Network Analyzer

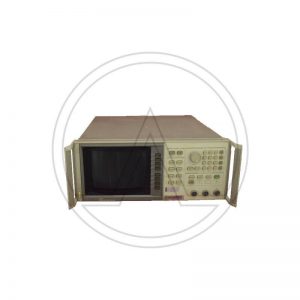

HP-Agilent/Keysight 8757C
Caratteristiche:
76 dB gamma dinamica
Misurazioni accurate della potenza spazzata
Ponti di direttività 40 dB
40 GHz in coassiale, 110 GHz in guida d'onda
Uscita buffer / stampante plotter
Salvataggio / richiamo del disco esterno e del registro interno
Test limite incorporato
Display a colori di precisione
Scheda TecnicaSKU: 521 -
Network Analyzer

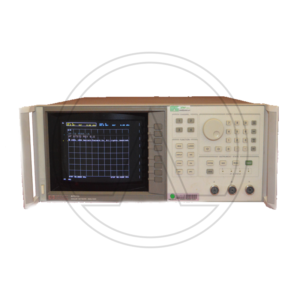

HP-Agilent/Keysight 8757D CRT
L'analizzatore di rete scalare HP 8757D consente di misurare la perdita di inserzione, guadagno, perdita di ritorno, SWR e potenza in modo rapido e preciso. Con rilevatori e ponti direzionali ad alte prestazioni e una sorgente e una stampante Keysight associate, questo analizzatore diventa la base di un sistema di misurazione completo con prestazioni eccezionali.
Il tempo di installazione è ridotto dal salvataggio / richiamo del disco esterno e i dati di misurazione possono essere inviati direttamente a una stampante mentre si procede alla misurazione successiva.
È possibile configurare il sistema utilizzando un generatore di segnale PSG Keysight con funzionalità di sweep di rampa. La gamma dinamica può essere estesa da 75 dB a 83 dB usando l'opzione ad alta potenza del PSG.
Agilent 8757D dispone di quattro canali di visualizzazione indipendenti che elaborano i segnali dei rivelatori di precisione serie 85037 Agilent, rivelatori 85025 e 85026 e ponti direzionali serie 85027 per la visualizzazione logaritmica, in modalità a canale singolo o rapporto. Sono forniti tre (opzionalmente quattro) ingressi del rivelatore.
Il numero di punti (risoluzione orizzontale) che è possibile selezionare dipende dal numero di tracce visualizzate.
Un display è considerato difettoso se:
• Una riga o colonna completa di pixel “bloccati” o “scuri”.
• Più di sei pixel “bloccati” (ma non più di tre verdi) o più dello 0,002% dei pixel totali rientrano nelle specifiche LCD.
• Più di dodici pixel “scuri” (ma non più di sette dello stesso colore) o più dello 0,004% dei pixel totali rientrano nelle specifiche LCD.
• Due o più pixel consecutivi “bloccati” o tre o più pixel consecutivi “scuri” (ma non più di una serie di due pixel scuri consecutivi) “Bloccati” su pixel “scuri” distanti meno di 6,5 mm (esclusi i pixel consecutivi .Tutti i canali di visualizzazione dell'analizzatore possono visualizzare uno qualsiasi degli ingressi del rivelatore o qualsiasi combinazione di rapporto degli ingressi del rivelatore.
Magnitudine registro>
dBm: misurazione della potenza a canale singolo
dB: misurazione della potenza relativa (rapporto o relativo alla memoria di traccia)SWR> Le misure relative (misurazioni normalizzate o di rapporto) possono essere visualizzate in SWR. Solo canali 1 e 2: 401 punti o meno
Tensione AUX> L'ingresso BNC del pannello posteriore ADC IN può essere misurato e visualizzato in volt (da –10 a +10 volt). L'errore massimo tipico è 60 mV.
Sono disponibili fino a 8 colori selezionabili dall'operatore per gli attributi LCD, come la griglia, le tracce di misurazione e le etichette.
Il tempo minimo di scansione dipende dal numero di tracce visualizzate e dal numero di punti selezionati.
Le tracce vengono archiviate e normalizzate con la massima risoluzione, indipendentemente dalla scala / divisione del display o dall'offset. Con la normalizzazione adattiva su Agilent 8757D, i dati di calibrazione vengono interpolati quando si riduce l'intervallo di frequenza.
Caratteristiche e specifiche principaliGamma dinamica fino a 83 dB
Uscita buffer / stampante plotter
Test limite integrato per decisioni di superamento / superamento rapido
Salvataggio / richiamo del disco esterno e del registro interno delle configurazioni di prova
Display a colori
Il calibratore di misuratore di potenza interno opzionale e i rilevatori di precisione forniscono una precisione quasi misurata
DISLPAY CRT
Quattro canali di visualizzazione
Tre ingressi rivelatore
Gamma dinamica da +16 a –60 dBm
Modalità di rilevamento AC / DC
Da 101 a 1601 punti di misurazione / traccia
Compatibile con i rivelatori Agilent serie 85025 e 85026 e i ponti direzionali serie Agilent 85027
Test della linea limite (canali 1 e 2)
Normalizzazione adattativa
Funzioni di ricerca del cursore (max, min, n dB, BW)SKU: 69 -
Network Analyzer
HP-Agilent/Keysight 8757D LCD
L'analizzatore di rete scalare HP 8757D LCD COLOR DISPLAY consente di misurare la perdita di inserzione, guadagno, perdita di ritorno, SWR e potenza in modo rapido e preciso. Con rilevatori e ponti direzionali ad alte prestazioni e una sorgente e una stampante Keysight associate, questo analizzatore diventa la base di un sistema di misurazione completo con prestazioni eccezionali.
Il tempo di installazione è ridotto dal salvataggio / richiamo del disco esterno e i dati di misurazione possono essere inviati direttamente a una stampante mentre si procede alla misurazione successiva.
È possibile configurare il sistema utilizzando un generatore di segnale PSG Keysight con funzionalità di sweep di rampa. La gamma dinamica può essere estesa da 75 dB a 83 dB usando l'opzione ad alta potenza del PSG.
Agilent 8757D dispone di quattro canali di visualizzazione indipendenti che elaborano i segnali dei rivelatori di precisione serie 85037 Agilent, rivelatori 85025 e 85026 e ponti direzionali serie 85027 per la visualizzazione logaritmica, in modalità a canale singolo o rapporto. Sono forniti tre (opzionalmente quattro) ingressi del rivelatore.
Il numero di punti (risoluzione orizzontale) che è possibile selezionare dipende dal numero di tracce visualizzate.
Un display è considerato difettoso se:
• Una riga o colonna completa di pixel “bloccati” o “scuri”.
• Più di sei pixel “bloccati” (ma non più di tre verdi) o più dello 0,002% dei pixel totali rientrano nelle specifiche LCD.
• Più di dodici pixel “scuri” (ma non più di sette dello stesso colore) o più dello 0,004% dei pixel totali rientrano nelle specifiche LCD.
• Due o più pixel consecutivi “bloccati” o tre o più pixel consecutivi “scuri” (ma non più di una serie di due pixel scuri consecutivi) “Bloccati” su pixel “scuri” distanti meno di 6,5 mm (esclusi i pixel consecutivi .Tutti i canali di visualizzazione dell'analizzatore possono visualizzare uno qualsiasi degli ingressi del rivelatore o qualsiasi combinazione di rapporto degli ingressi del rivelatore.
Magnitudine registro>
dBm: misurazione della potenza a canale singolo
dB: misurazione della potenza relativa (rapporto o relativo alla memoria di traccia)SWR> Le misure relative (misurazioni normalizzate o di rapporto) possono essere visualizzate in SWR. Solo canali 1 e 2: 401 punti o meno
Tensione AUX> L'ingresso BNC del pannello posteriore ADC IN può essere misurato e visualizzato in volt (da –10 a +10 volt). L'errore massimo tipico è 60 mV.
Sono disponibili fino a 8 colori selezionabili dall'operatore per gli attributi LCD, come la griglia, le tracce di misurazione e le etichette.
Il tempo minimo di scansione dipende dal numero di tracce visualizzate e dal numero di punti selezionati.
Le tracce vengono archiviate e normalizzate con la massima risoluzione, indipendentemente dalla scala / divisione del display o dall'offset. Con la normalizzazione adattiva su Agilent 8757D, i dati di calibrazione vengono interpolati quando si riduce l'intervallo di frequenza.
Caratteristiche e specifiche principaliGamma dinamica fino a 83 dB
Uscita buffer / stampante plotter
Test limite integrato per decisioni di superamento / superamento rapido
Salvataggio / richiamo del disco esterno e del registro interno delle configurazioni di prova
Display a colori
Il calibratore di misuratore di potenza interno opzionale e i rilevatori di precisione forniscono una precisione quasi misurata
DISLPAY CRT
Quattro canali di visualizzazione
Tre ingressi rivelatore
Gamma dinamica da +16 a –60 dBm
Modalità di rilevamento AC / DC
Da 101 a 1601 punti di misurazione / traccia
Compatibile con i rivelatori Agilent serie 85025 e 85026 e i ponti direzionali serie Agilent 85027
Test della linea limite (canali 1 e 2)
Normalizzazione adattativa
Funzioni di ricerca del cursore (max, min, n dB, BW)SKU: 69-1 -
Network Analyzer
HP/Agilent-Keysight 8753ES
Gli analizzatori di rete vettoriale Agilent 8753ES eseguono una completa caratterizzazione dei componenti RF.
Da 30 kHz a 3 GHz
Spazzate di frequenza e potenzaLe specifiche descrivono le prestazioni garantite dello strumento dopo un riscaldamento di mezz’ora e nell’intervallo di temperatura di 25 ° ± 5 ° C, se non diversamente indicato. Le specifiche per frequenze superiori a 3 GHz non si applicano agli strumenti con opzione 075 (impedenza di 75 ohm). Le caratteristiche supplementari sono parametri prestazionali tipici ma non garantiti. Questi sono indicati come “tipici”, “nominali” o “approssimativi”. Le curve di incertezza di misurazione e le caratteristiche della porta di misurazione fornite per i sistemi 8753ES di Agilent Technologies si applicano anche agli 8753ES con le opzioni 006 e 011 e il set di test 85047A (50-ohm ) o l’opzione 8753ES 011 con un set di test 85046B (75 ohm).
La gamma dinamica del sistema viene calcolata come la differenza tra il livello di rumore del ricevitore e il minore tra l’uscita massima della sorgente o il livello massimo di ingresso del ricevitore. La gamma dinamica del sistema si applica solo alle misure di trasmissione, poiché le misure di riflessione sono limitate dalla direttività. Il rumore di fondo viene specificato come media della traccia del rumore sulla frequenza. Il rumore di fondo viene misurato con le porte di prova terminate in carichi, correzione completa dell’errore a due porte per l’8753ES e correzione dell’errore di risposta migliorata per l’8753ET (con 16 medie utilizzate durante l’isolamento), larghezza di banda IF a 10 Hz (BW), potenza massima della porta di prova, e nessuna media durante la misurazione.
Le curve di incertezza di misura utilizzano un modello Root Sum Square (RSS) per il contributo di errori casuali come rumore, ripetibilità tipiche del connettore e commutazione del set di test; questo è combinato con un modello nel caso peggiore per il contributo dell’accuratezza dinamica e degli errori sistematici residui. Le curve mostrano l’ampiezza del caso peggiore e l’incertezza di fase per le misure di riflessione e trasmissione, dopo una correzione dell’errore a due porte completa per l’8753ES e una correzione dell’errore di risposta migliorata per l’8753ET (incluso l’isolamento con un fattore medio di 16) usando il cal specificato kit, con larghezza di banda IF a 10 Hz (BW) e nessuna media.Le caratteristiche mostrano le incertezze residue del sistema per le prestazioni non corrette e dopo il miglioramento della precisione utilizzando la correzione dell’errore a due porte completa per l’8753ES e la correzione dell’errore con risposta migliorata per l’8753ET. Queste caratteristiche si applicano per una temperatura ambientale di 25 ° ± 5 ° C, con una deviazione inferiore a 1 ° C dalla temperatura di calibrazione. L’opzione 004 Agilent 8753ET può degradare la corrispondenza della sorgente di trasmissione fino a 2 dB, con conseguente ulteriore incertezza del rilevamento della trasmissione fino a 0,05 dB. Le prestazioni corrette indicano un errore residuo dopo la calibrazione. È determinato dalla qualità degli standard di calibrazione, dalla ripetibilità del sistema, dalla stabilità e dal rumore. Le prestazioni non corrette indicano errori intrinseci senza la correzione della calibrazione applicata. Ciò è legato alla massima stabilità di una calibrazione.
Scheda TecnicaSKU: n/a
-
Network Analyzer
HP-Agilent/Keysight 8757C
Caratteristiche:
76 dB gamma dinamica
Misurazioni accurate della potenza spazzata
Ponti di direttività 40 dB
40 GHz in coassiale, 110 GHz in guida d'onda
Uscita buffer / stampante plotter
Salvataggio / richiamo del disco esterno e del registro interno
Test limite incorporato
Display a colori di precisione
Scheda Tecnica -
Network Analyzer
HP-Agilent/Keysight 8757D CRT
L'analizzatore di rete scalare HP 8757D consente di misurare la perdita di inserzione, guadagno, perdita di ritorno, SWR e potenza in modo rapido e preciso. Con rilevatori e ponti direzionali ad alte prestazioni e una sorgente e una stampante Keysight associate, questo analizzatore diventa la base di un sistema di misurazione completo con prestazioni eccezionali.
Il tempo di installazione è ridotto dal salvataggio / richiamo del disco esterno e i dati di misurazione possono essere inviati direttamente a una stampante mentre si procede alla misurazione successiva.
È possibile configurare il sistema utilizzando un generatore di segnale PSG Keysight con funzionalità di sweep di rampa. La gamma dinamica può essere estesa da 75 dB a 83 dB usando l'opzione ad alta potenza del PSG.
Agilent 8757D dispone di quattro canali di visualizzazione indipendenti che elaborano i segnali dei rivelatori di precisione serie 85037 Agilent, rivelatori 85025 e 85026 e ponti direzionali serie 85027 per la visualizzazione logaritmica, in modalità a canale singolo o rapporto. Sono forniti tre (opzionalmente quattro) ingressi del rivelatore.
Il numero di punti (risoluzione orizzontale) che è possibile selezionare dipende dal numero di tracce visualizzate.
Un display è considerato difettoso se:
• Una riga o colonna completa di pixel “bloccati” o “scuri”.
• Più di sei pixel “bloccati” (ma non più di tre verdi) o più dello 0,002% dei pixel totali rientrano nelle specifiche LCD.
• Più di dodici pixel “scuri” (ma non più di sette dello stesso colore) o più dello 0,004% dei pixel totali rientrano nelle specifiche LCD.
• Due o più pixel consecutivi “bloccati” o tre o più pixel consecutivi “scuri” (ma non più di una serie di due pixel scuri consecutivi) “Bloccati” su pixel “scuri” distanti meno di 6,5 mm (esclusi i pixel consecutivi .Tutti i canali di visualizzazione dell'analizzatore possono visualizzare uno qualsiasi degli ingressi del rivelatore o qualsiasi combinazione di rapporto degli ingressi del rivelatore.
Magnitudine registro>
dBm: misurazione della potenza a canale singolo
dB: misurazione della potenza relativa (rapporto o relativo alla memoria di traccia)SWR> Le misure relative (misurazioni normalizzate o di rapporto) possono essere visualizzate in SWR. Solo canali 1 e 2: 401 punti o meno
Tensione AUX> L'ingresso BNC del pannello posteriore ADC IN può essere misurato e visualizzato in volt (da –10 a +10 volt). L'errore massimo tipico è 60 mV.
Sono disponibili fino a 8 colori selezionabili dall'operatore per gli attributi LCD, come la griglia, le tracce di misurazione e le etichette.
Il tempo minimo di scansione dipende dal numero di tracce visualizzate e dal numero di punti selezionati.
Le tracce vengono archiviate e normalizzate con la massima risoluzione, indipendentemente dalla scala / divisione del display o dall'offset. Con la normalizzazione adattiva su Agilent 8757D, i dati di calibrazione vengono interpolati quando si riduce l'intervallo di frequenza.
Caratteristiche e specifiche principaliGamma dinamica fino a 83 dB
Uscita buffer / stampante plotter
Test limite integrato per decisioni di superamento / superamento rapido
Salvataggio / richiamo del disco esterno e del registro interno delle configurazioni di prova
Display a colori
Il calibratore di misuratore di potenza interno opzionale e i rilevatori di precisione forniscono una precisione quasi misurata
DISLPAY CRT
Quattro canali di visualizzazione
Tre ingressi rivelatore
Gamma dinamica da +16 a –60 dBm
Modalità di rilevamento AC / DC
Da 101 a 1601 punti di misurazione / traccia
Compatibile con i rivelatori Agilent serie 85025 e 85026 e i ponti direzionali serie Agilent 85027
Test della linea limite (canali 1 e 2)
Normalizzazione adattativa
Funzioni di ricerca del cursore (max, min, n dB, BW) -
Network Analyzer
HP-Agilent/Keysight 8757D LCD
L'analizzatore di rete scalare HP 8757D LCD COLOR DISPLAY consente di misurare la perdita di inserzione, guadagno, perdita di ritorno, SWR e potenza in modo rapido e preciso. Con rilevatori e ponti direzionali ad alte prestazioni e una sorgente e una stampante Keysight associate, questo analizzatore diventa la base di un sistema di misurazione completo con prestazioni eccezionali.
Il tempo di installazione è ridotto dal salvataggio / richiamo del disco esterno e i dati di misurazione possono essere inviati direttamente a una stampante mentre si procede alla misurazione successiva.
È possibile configurare il sistema utilizzando un generatore di segnale PSG Keysight con funzionalità di sweep di rampa. La gamma dinamica può essere estesa da 75 dB a 83 dB usando l'opzione ad alta potenza del PSG.
Agilent 8757D dispone di quattro canali di visualizzazione indipendenti che elaborano i segnali dei rivelatori di precisione serie 85037 Agilent, rivelatori 85025 e 85026 e ponti direzionali serie 85027 per la visualizzazione logaritmica, in modalità a canale singolo o rapporto. Sono forniti tre (opzionalmente quattro) ingressi del rivelatore.
Il numero di punti (risoluzione orizzontale) che è possibile selezionare dipende dal numero di tracce visualizzate.
Un display è considerato difettoso se:
• Una riga o colonna completa di pixel “bloccati” o “scuri”.
• Più di sei pixel “bloccati” (ma non più di tre verdi) o più dello 0,002% dei pixel totali rientrano nelle specifiche LCD.
• Più di dodici pixel “scuri” (ma non più di sette dello stesso colore) o più dello 0,004% dei pixel totali rientrano nelle specifiche LCD.
• Due o più pixel consecutivi “bloccati” o tre o più pixel consecutivi “scuri” (ma non più di una serie di due pixel scuri consecutivi) “Bloccati” su pixel “scuri” distanti meno di 6,5 mm (esclusi i pixel consecutivi .Tutti i canali di visualizzazione dell'analizzatore possono visualizzare uno qualsiasi degli ingressi del rivelatore o qualsiasi combinazione di rapporto degli ingressi del rivelatore.
Magnitudine registro>
dBm: misurazione della potenza a canale singolo
dB: misurazione della potenza relativa (rapporto o relativo alla memoria di traccia)SWR> Le misure relative (misurazioni normalizzate o di rapporto) possono essere visualizzate in SWR. Solo canali 1 e 2: 401 punti o meno
Tensione AUX> L'ingresso BNC del pannello posteriore ADC IN può essere misurato e visualizzato in volt (da –10 a +10 volt). L'errore massimo tipico è 60 mV.
Sono disponibili fino a 8 colori selezionabili dall'operatore per gli attributi LCD, come la griglia, le tracce di misurazione e le etichette.
Il tempo minimo di scansione dipende dal numero di tracce visualizzate e dal numero di punti selezionati.
Le tracce vengono archiviate e normalizzate con la massima risoluzione, indipendentemente dalla scala / divisione del display o dall'offset. Con la normalizzazione adattiva su Agilent 8757D, i dati di calibrazione vengono interpolati quando si riduce l'intervallo di frequenza.
Caratteristiche e specifiche principaliGamma dinamica fino a 83 dB
Uscita buffer / stampante plotter
Test limite integrato per decisioni di superamento / superamento rapido
Salvataggio / richiamo del disco esterno e del registro interno delle configurazioni di prova
Display a colori
Il calibratore di misuratore di potenza interno opzionale e i rilevatori di precisione forniscono una precisione quasi misurata
DISLPAY CRT
Quattro canali di visualizzazione
Tre ingressi rivelatore
Gamma dinamica da +16 a –60 dBm
Modalità di rilevamento AC / DC
Da 101 a 1601 punti di misurazione / traccia
Compatibile con i rivelatori Agilent serie 85025 e 85026 e i ponti direzionali serie Agilent 85027
Test della linea limite (canali 1 e 2)
Normalizzazione adattativa
Funzioni di ricerca del cursore (max, min, n dB, BW) -
Network Analyzer
HP/Agilent-Keysight 8753ES
Gli analizzatori di rete vettoriale Agilent 8753ES eseguono una completa caratterizzazione dei componenti RF.
Da 30 kHz a 3 GHz
Spazzate di frequenza e potenzaLe specifiche descrivono le prestazioni garantite dello strumento dopo un riscaldamento di mezz’ora e nell’intervallo di temperatura di 25 ° ± 5 ° C, se non diversamente indicato. Le specifiche per frequenze superiori a 3 GHz non si applicano agli strumenti con opzione 075 (impedenza di 75 ohm). Le caratteristiche supplementari sono parametri prestazionali tipici ma non garantiti. Questi sono indicati come “tipici”, “nominali” o “approssimativi”. Le curve di incertezza di misurazione e le caratteristiche della porta di misurazione fornite per i sistemi 8753ES di Agilent Technologies si applicano anche agli 8753ES con le opzioni 006 e 011 e il set di test 85047A (50-ohm ) o l’opzione 8753ES 011 con un set di test 85046B (75 ohm).
La gamma dinamica del sistema viene calcolata come la differenza tra il livello di rumore del ricevitore e il minore tra l’uscita massima della sorgente o il livello massimo di ingresso del ricevitore. La gamma dinamica del sistema si applica solo alle misure di trasmissione, poiché le misure di riflessione sono limitate dalla direttività. Il rumore di fondo viene specificato come media della traccia del rumore sulla frequenza. Il rumore di fondo viene misurato con le porte di prova terminate in carichi, correzione completa dell’errore a due porte per l’8753ES e correzione dell’errore di risposta migliorata per l’8753ET (con 16 medie utilizzate durante l’isolamento), larghezza di banda IF a 10 Hz (BW), potenza massima della porta di prova, e nessuna media durante la misurazione.
Le curve di incertezza di misura utilizzano un modello Root Sum Square (RSS) per il contributo di errori casuali come rumore, ripetibilità tipiche del connettore e commutazione del set di test; questo è combinato con un modello nel caso peggiore per il contributo dell’accuratezza dinamica e degli errori sistematici residui. Le curve mostrano l’ampiezza del caso peggiore e l’incertezza di fase per le misure di riflessione e trasmissione, dopo una correzione dell’errore a due porte completa per l’8753ES e una correzione dell’errore di risposta migliorata per l’8753ET (incluso l’isolamento con un fattore medio di 16) usando il cal specificato kit, con larghezza di banda IF a 10 Hz (BW) e nessuna media.Le caratteristiche mostrano le incertezze residue del sistema per le prestazioni non corrette e dopo il miglioramento della precisione utilizzando la correzione dell’errore a due porte completa per l’8753ES e la correzione dell’errore con risposta migliorata per l’8753ET. Queste caratteristiche si applicano per una temperatura ambientale di 25 ° ± 5 ° C, con una deviazione inferiore a 1 ° C dalla temperatura di calibrazione. L’opzione 004 Agilent 8753ET può degradare la corrispondenza della sorgente di trasmissione fino a 2 dB, con conseguente ulteriore incertezza del rilevamento della trasmissione fino a 0,05 dB. Le prestazioni corrette indicano un errore residuo dopo la calibrazione. È determinato dalla qualità degli standard di calibrazione, dalla ripetibilità del sistema, dalla stabilità e dal rumore. Le prestazioni non corrette indicano errori intrinseci senza la correzione della calibrazione applicata. Ciò è legato alla massima stabilità di una calibrazione.
Scheda Tecnica
-
Network Analyzer
HP-Agilent/Keysight 8757C
Caratteristiche:
76 dB gamma dinamica
Misurazioni accurate della potenza spazzata
Ponti di direttività 40 dB
40 GHz in coassiale, 110 GHz in guida d'onda
Uscita buffer / stampante plotter
Salvataggio / richiamo del disco esterno e del registro interno
Test limite incorporato
Display a colori di precisione
Scheda Tecnica -
Network Analyzer
HP-Agilent/Keysight 8757D CRT
L'analizzatore di rete scalare HP 8757D consente di misurare la perdita di inserzione, guadagno, perdita di ritorno, SWR e potenza in modo rapido e preciso. Con rilevatori e ponti direzionali ad alte prestazioni e una sorgente e una stampante Keysight associate, questo analizzatore diventa la base di un sistema di misurazione completo con prestazioni eccezionali.
Il tempo di installazione è ridotto dal salvataggio / richiamo del disco esterno e i dati di misurazione possono essere inviati direttamente a una stampante mentre si procede alla misurazione successiva.
È possibile configurare il sistema utilizzando un generatore di segnale PSG Keysight con funzionalità di sweep di rampa. La gamma dinamica può essere estesa da 75 dB a 83 dB usando l'opzione ad alta potenza del PSG.
Agilent 8757D dispone di quattro canali di visualizzazione indipendenti che elaborano i segnali dei rivelatori di precisione serie 85037 Agilent, rivelatori 85025 e 85026 e ponti direzionali serie 85027 per la visualizzazione logaritmica, in modalità a canale singolo o rapporto. Sono forniti tre (opzionalmente quattro) ingressi del rivelatore.
Il numero di punti (risoluzione orizzontale) che è possibile selezionare dipende dal numero di tracce visualizzate.
Un display è considerato difettoso se:
• Una riga o colonna completa di pixel “bloccati” o “scuri”.
• Più di sei pixel “bloccati” (ma non più di tre verdi) o più dello 0,002% dei pixel totali rientrano nelle specifiche LCD.
• Più di dodici pixel “scuri” (ma non più di sette dello stesso colore) o più dello 0,004% dei pixel totali rientrano nelle specifiche LCD.
• Due o più pixel consecutivi “bloccati” o tre o più pixel consecutivi “scuri” (ma non più di una serie di due pixel scuri consecutivi) “Bloccati” su pixel “scuri” distanti meno di 6,5 mm (esclusi i pixel consecutivi .Tutti i canali di visualizzazione dell'analizzatore possono visualizzare uno qualsiasi degli ingressi del rivelatore o qualsiasi combinazione di rapporto degli ingressi del rivelatore.
Magnitudine registro>
dBm: misurazione della potenza a canale singolo
dB: misurazione della potenza relativa (rapporto o relativo alla memoria di traccia)SWR> Le misure relative (misurazioni normalizzate o di rapporto) possono essere visualizzate in SWR. Solo canali 1 e 2: 401 punti o meno
Tensione AUX> L'ingresso BNC del pannello posteriore ADC IN può essere misurato e visualizzato in volt (da –10 a +10 volt). L'errore massimo tipico è 60 mV.
Sono disponibili fino a 8 colori selezionabili dall'operatore per gli attributi LCD, come la griglia, le tracce di misurazione e le etichette.
Il tempo minimo di scansione dipende dal numero di tracce visualizzate e dal numero di punti selezionati.
Le tracce vengono archiviate e normalizzate con la massima risoluzione, indipendentemente dalla scala / divisione del display o dall'offset. Con la normalizzazione adattiva su Agilent 8757D, i dati di calibrazione vengono interpolati quando si riduce l'intervallo di frequenza.
Caratteristiche e specifiche principaliGamma dinamica fino a 83 dB
Uscita buffer / stampante plotter
Test limite integrato per decisioni di superamento / superamento rapido
Salvataggio / richiamo del disco esterno e del registro interno delle configurazioni di prova
Display a colori
Il calibratore di misuratore di potenza interno opzionale e i rilevatori di precisione forniscono una precisione quasi misurata
DISLPAY CRT
Quattro canali di visualizzazione
Tre ingressi rivelatore
Gamma dinamica da +16 a –60 dBm
Modalità di rilevamento AC / DC
Da 101 a 1601 punti di misurazione / traccia
Compatibile con i rivelatori Agilent serie 85025 e 85026 e i ponti direzionali serie Agilent 85027
Test della linea limite (canali 1 e 2)
Normalizzazione adattativa
Funzioni di ricerca del cursore (max, min, n dB, BW) -
Network Analyzer
HP-Agilent/Keysight 8757D LCD
L'analizzatore di rete scalare HP 8757D LCD COLOR DISPLAY consente di misurare la perdita di inserzione, guadagno, perdita di ritorno, SWR e potenza in modo rapido e preciso. Con rilevatori e ponti direzionali ad alte prestazioni e una sorgente e una stampante Keysight associate, questo analizzatore diventa la base di un sistema di misurazione completo con prestazioni eccezionali.
Il tempo di installazione è ridotto dal salvataggio / richiamo del disco esterno e i dati di misurazione possono essere inviati direttamente a una stampante mentre si procede alla misurazione successiva.
È possibile configurare il sistema utilizzando un generatore di segnale PSG Keysight con funzionalità di sweep di rampa. La gamma dinamica può essere estesa da 75 dB a 83 dB usando l'opzione ad alta potenza del PSG.
Agilent 8757D dispone di quattro canali di visualizzazione indipendenti che elaborano i segnali dei rivelatori di precisione serie 85037 Agilent, rivelatori 85025 e 85026 e ponti direzionali serie 85027 per la visualizzazione logaritmica, in modalità a canale singolo o rapporto. Sono forniti tre (opzionalmente quattro) ingressi del rivelatore.
Il numero di punti (risoluzione orizzontale) che è possibile selezionare dipende dal numero di tracce visualizzate.
Un display è considerato difettoso se:
• Una riga o colonna completa di pixel “bloccati” o “scuri”.
• Più di sei pixel “bloccati” (ma non più di tre verdi) o più dello 0,002% dei pixel totali rientrano nelle specifiche LCD.
• Più di dodici pixel “scuri” (ma non più di sette dello stesso colore) o più dello 0,004% dei pixel totali rientrano nelle specifiche LCD.
• Due o più pixel consecutivi “bloccati” o tre o più pixel consecutivi “scuri” (ma non più di una serie di due pixel scuri consecutivi) “Bloccati” su pixel “scuri” distanti meno di 6,5 mm (esclusi i pixel consecutivi .Tutti i canali di visualizzazione dell'analizzatore possono visualizzare uno qualsiasi degli ingressi del rivelatore o qualsiasi combinazione di rapporto degli ingressi del rivelatore.
Magnitudine registro>
dBm: misurazione della potenza a canale singolo
dB: misurazione della potenza relativa (rapporto o relativo alla memoria di traccia)SWR> Le misure relative (misurazioni normalizzate o di rapporto) possono essere visualizzate in SWR. Solo canali 1 e 2: 401 punti o meno
Tensione AUX> L'ingresso BNC del pannello posteriore ADC IN può essere misurato e visualizzato in volt (da –10 a +10 volt). L'errore massimo tipico è 60 mV.
Sono disponibili fino a 8 colori selezionabili dall'operatore per gli attributi LCD, come la griglia, le tracce di misurazione e le etichette.
Il tempo minimo di scansione dipende dal numero di tracce visualizzate e dal numero di punti selezionati.
Le tracce vengono archiviate e normalizzate con la massima risoluzione, indipendentemente dalla scala / divisione del display o dall'offset. Con la normalizzazione adattiva su Agilent 8757D, i dati di calibrazione vengono interpolati quando si riduce l'intervallo di frequenza.
Caratteristiche e specifiche principaliGamma dinamica fino a 83 dB
Uscita buffer / stampante plotter
Test limite integrato per decisioni di superamento / superamento rapido
Salvataggio / richiamo del disco esterno e del registro interno delle configurazioni di prova
Display a colori
Il calibratore di misuratore di potenza interno opzionale e i rilevatori di precisione forniscono una precisione quasi misurata
DISLPAY CRT
Quattro canali di visualizzazione
Tre ingressi rivelatore
Gamma dinamica da +16 a –60 dBm
Modalità di rilevamento AC / DC
Da 101 a 1601 punti di misurazione / traccia
Compatibile con i rivelatori Agilent serie 85025 e 85026 e i ponti direzionali serie Agilent 85027
Test della linea limite (canali 1 e 2)
Normalizzazione adattativa
Funzioni di ricerca del cursore (max, min, n dB, BW) -
Network Analyzer

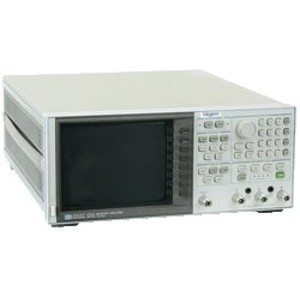

HP/Agilent-Keysight 8753ES
Gli analizzatori di rete vettoriale Agilent 8753ES eseguono una completa caratterizzazione dei componenti RF.
Da 30 kHz a 3 GHz
Spazzate di frequenza e potenzaLe specifiche descrivono le prestazioni garantite dello strumento dopo un riscaldamento di mezz’ora e nell’intervallo di temperatura di 25 ° ± 5 ° C, se non diversamente indicato. Le specifiche per frequenze superiori a 3 GHz non si applicano agli strumenti con opzione 075 (impedenza di 75 ohm). Le caratteristiche supplementari sono parametri prestazionali tipici ma non garantiti. Questi sono indicati come “tipici”, “nominali” o “approssimativi”. Le curve di incertezza di misurazione e le caratteristiche della porta di misurazione fornite per i sistemi 8753ES di Agilent Technologies si applicano anche agli 8753ES con le opzioni 006 e 011 e il set di test 85047A (50-ohm ) o l’opzione 8753ES 011 con un set di test 85046B (75 ohm).
La gamma dinamica del sistema viene calcolata come la differenza tra il livello di rumore del ricevitore e il minore tra l’uscita massima della sorgente o il livello massimo di ingresso del ricevitore. La gamma dinamica del sistema si applica solo alle misure di trasmissione, poiché le misure di riflessione sono limitate dalla direttività. Il rumore di fondo viene specificato come media della traccia del rumore sulla frequenza. Il rumore di fondo viene misurato con le porte di prova terminate in carichi, correzione completa dell’errore a due porte per l’8753ES e correzione dell’errore di risposta migliorata per l’8753ET (con 16 medie utilizzate durante l’isolamento), larghezza di banda IF a 10 Hz (BW), potenza massima della porta di prova, e nessuna media durante la misurazione.
Le curve di incertezza di misura utilizzano un modello Root Sum Square (RSS) per il contributo di errori casuali come rumore, ripetibilità tipiche del connettore e commutazione del set di test; questo è combinato con un modello nel caso peggiore per il contributo dell’accuratezza dinamica e degli errori sistematici residui. Le curve mostrano l’ampiezza del caso peggiore e l’incertezza di fase per le misure di riflessione e trasmissione, dopo una correzione dell’errore a due porte completa per l’8753ES e una correzione dell’errore di risposta migliorata per l’8753ET (incluso l’isolamento con un fattore medio di 16) usando il cal specificato kit, con larghezza di banda IF a 10 Hz (BW) e nessuna media.Le caratteristiche mostrano le incertezze residue del sistema per le prestazioni non corrette e dopo il miglioramento della precisione utilizzando la correzione dell’errore a due porte completa per l’8753ES e la correzione dell’errore con risposta migliorata per l’8753ET. Queste caratteristiche si applicano per una temperatura ambientale di 25 ° ± 5 ° C, con una deviazione inferiore a 1 ° C dalla temperatura di calibrazione. L’opzione 004 Agilent 8753ET può degradare la corrispondenza della sorgente di trasmissione fino a 2 dB, con conseguente ulteriore incertezza del rilevamento della trasmissione fino a 0,05 dB. Le prestazioni corrette indicano un errore residuo dopo la calibrazione. È determinato dalla qualità degli standard di calibrazione, dalla ripetibilità del sistema, dalla stabilità e dal rumore. Le prestazioni non corrette indicano errori intrinseci senza la correzione della calibrazione applicata. Ciò è legato alla massima stabilità di una calibrazione.
Scheda Tecnica
