31–60 di 484 risultati
-
Power Supply
AGILENT-Hp/Keysight 6644A
Valori di uscita
Tensione di uscita: da 0 a 60 V
Corrente di uscita (40° C): da 0 a 3,5 A
Corrente massima (50° C/55° C): 3,2 A/3 APrecisione di programmazione a 25°C ±5°C
Tensione 0,06% + 26 mV
Corrente 0,15% + 4,1 mAOndulazione e rumore (20 Hz – 20 MHz)
Tensione efficace: 500 µV
Tensione picco-picco: 5 mV
Corrente efficace: 1,5 mAGli alimentatori CC ad alte prestazioni Keysight offrono velocità e precisione per l'ottimizzazione dei test. L'uscita singola, 200 W, GPIB 6641A-6645A fornisce uscite veloci ea basso rumore; controllo analogico della tensione e della corrente di uscita; controllo della velocità della ventola per ridurre al minimo il rumore acustico; nonché collegamenti in parallelo e in serie di più unità.
Keysight 210W, GPIB, uscita singola 6644A è un alimentatore programmabile versatile progettato per massimizzare la produttività dei test durante la verifica del progetto o sulla linea di produzione ed è completamente programmabile per ridurre i tempi di test attraverso una varietà di funzionalità automatizzate.
Scheda TecnicaSKU: 1166 -
Power Supply
AGILENT-Hp/Keysight 6645A
Questa serie di alimentatori CC regolati lineari da 200 W è progettata per massimizzare la produttività dei DUT attraverso il processo di test di produzione con tempi di programmazione rapidi su e giù.
I preziosi insiemi possono essere distrutti da un guasto minore di un componente che può consentire un flusso di tensione o corrente che fluisce verso il DUT. Le funzioni di protezione rapida, tra cui il piede di porco rapido, la protezione crossover in modalità e la possibilità di collegare i circuiti di protezione di più alimentatori possono aumentare il rendimento di produzione.
La programmazione dell'uscita CC e delle funzioni di protezione può essere effettuata dal pannello frontale o utilizzando i comandi SCPI standard del settore, tramite GPIB. Utilizzando il collegamento seriale, è possibile collegare fino a 16 alimentatori tramite un indirizzo GPIB. L'integrazione del sistema di test può essere ulteriormente semplificata utilizzando i driver VXIplug & play. La tensione e la corrente di uscita possono anche essere controllate con segnali analogici. Ciò è utile per alcuni tipi di ambienti rumorosi e anche per reazioni immediate ai cambiamenti di processo.Tensione flottante CC: i terminali di uscita possono essere fatti galleggiare fino a ± 240 V CC dalla terra del telaio.
Telerilevamento: è possibile far cadere fino a metà della tensione di uscita nominale in ciascun cavo di carico. La caduta del carico comporta la sottrazione della tensione disponibile per il carico.
Tempo di elaborazione del comando: il tempo medio necessario affinché la tensione di uscita inizi a cambiare in seguito alla ricezione di dati digitali è di 20 ms per gli alimentatori collegati direttamente al GPIB.
Tempo di risposta della programmazione dell'uscita: il tempo di salita e discesa (10/90% e 90/10%) della tensione di uscita è inferiore a 15 ms. La variazione della tensione di uscita si assesta entro 1 LSB (0,025% x tensione nominale) del valore finale in meno di 60 ms.
Programmazione verso il basso: un programmatore attivo verso il basso affonda circa il 20% della corrente di uscita nominale.Valori nominali di uscita
Tensione di uscita: da 0 a 120 V.
Corrente di uscita (40 ° C): da 0 a 1,5 A
Corrente massima (50 ° C / 55 ° C): 1,4 A / 1,3 APrecisione di programmazione a 25 ° C ± 5 ° C
Tensione 0,06% + 51 mV
Corrente 0,15% + 1,7 mARipple & Noise (20 Hz – 20 MHz)
Voltaggio rms: 700 µV
Tensione picco-picco: 7 mV
Corrente efficace: 1 mA
Scheda TecnicaSKU: n/a -
Power Supply
AGILENT-Hp/Keysight 6675A
Valori di uscita
Tensione di uscita: da 0 a 120 V
Corrente di uscita (40°C): da 0 a 18 APrecisione di programmazione a 25°C ±5°C
Tensione 0,04% + 120 mV
Corrente 0,1% + 12 mARipple e rumore da 20 Hz a 20 MHz
Tensione efficace: 1,9 mV
Picco-picco: 16 mV
Corrente efficace: 12 mAGli alimentatori CC ad alte prestazioni HP offrono velocità e precisione per l'ottimizzazione dei test. L'uscita singola, 2000 W GPIB 6671A-6675A fornisce uscite veloci ea basso rumore; controllo analogico della tensione e della corrente di uscita; e controllo della velocità della ventola per ridurre al minimo il rumore acustico.
L'Hp 2160W, GPIB, singola uscita 6675A è un alimentatore a basso rumore altamente efficiente che massimizza il rendimento dei test ed è progettato per offrire un'eccellente affidabilità, basso ripple e rumore e misurazioni integrate estremamente accurate di tensione e corrente.
Scheda TecnicaSKU: n/a -

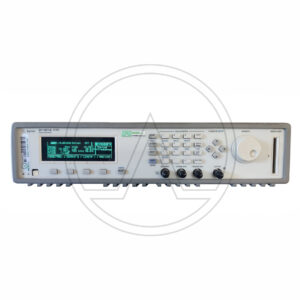

Pulse Pattern Generator
AGILENT-Hp/Keysight 81101A
Il generatore di impulsi monocanale a 50 MHz Keysight 81101A è lo strumento entry-level economico della famiglia 81100. Tutti i parametri di temporizzazione (frequenza di ripetizione, ritardo, ampiezza e transizioni) sono variabili.
Lo strumento comprende un oscillatore PLL che consente di mantenere la frequenza di ripetizione entro una precisione dello 0,01%.
Sono disponibili impulsi doppi e burst di impulsi. Tutti gli impulsi possono essere attivati esternamente quando il PLL è spento. I burst possono anche essere attivati dal PLL interno se non è utilizzato come generatore di velocità di ripetizione. È disponibile anche una modalità di ampiezza esterna (recupero impulsi).
La resistenza della sorgente selezionabile di 50/1000 Ohm consente ampiezze di uscita fino a 10 o 20 Vpp rispettivamente in un carico di 50 Ohm.
Generatore di impulsi monocanale
50 MHz, 10 V da 50 Ohm a 50 Ohm
Triggerable / funzionamento PLL selezionabile
Modalità impulso/raffica selezionabili
Tempi di transizione variabili
Uscite BNC, single-ended
Scheda TecnicaSKU: n/a -
Power Sensor
AGILENT-Hp/Keysight 8481A
HP AGILENT KEYSIGHT SENSORE DI POTENZA 8481A da 10 MHz a 18 GHz
Il sensore di potenza 8481A è progettato per l'uso con i misuratori di potenza 435A / B, 436A, 437A, 438A, 70100A, serie EPM, serie EPM-P, E1416A, N1911A, N1912A, N1913A e N1914A.
8481A offre straordinaria precisione, stabilità e SWR inferiore.
• Eccellente SWR per ridurre l'incertezza di mancata corrispondenza
• Calibrazione e tracciabilità accurate al National Institute of Standards and Technology (NIST) degli Stati Uniti
• Compatibile con misuratori di potenza serie EPM, EPM-P e P, oltre a E1416A VXI e interruttori di potenza fuori produzione 70100A e 43X
• Misurazioni della potenza media accurate oltre -30 a +20 dBm
• Gamma di frequenza da 10 MHz a 18 GHz
• Elemento sensibile alla potenza della termocoppia
• Campo di misura: da 1 µW a 100 mW (da -30 dBm a +20 dBm)
• impedenza 50 ohm
• Connettore N (m)
Scheda TecnicaSKU: n/a -

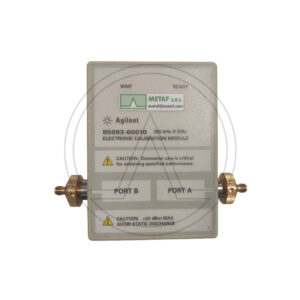

Rf Electronic Calibration Module
AGILENT-Hp/Keysight 85093C
Il modulo di calibrazione elettronica RF (ECal) Keysight 85093C rende la calibrazione degli analizzatori di reti vettoriali veloce, facile e precisa. ECal è una tecnica di calibrazione di precisione a connessione singola per il tuo analizzatore di rete vettoriale. L’esecuzione di una calibrazione completa a due porte richiede meno della metà del tempo e del numero di connessioni utilizzando ECal rispetto ai kit di calibrazione meccanica. Inoltre, l’accuratezza della calibrazione è paragonabile tra metodi elettronici e meccanici. Le calibrazioni meccaniche tradizionali richiedono un’intensa interazione dell’operatore, che è soggetta a errori. Con ECal, l’operatore collega semplicemente il modulo ECal all’analizzatore di rete e il software controlla il resto.
I moduli ECal sono standard di trasferimento in grado di trasferire l’accuratezza della calibrazione di fabbrica all’analizzatore di rete. Il nuovo sistema di calibrazione elettronica RF 85093C è ora facilmente controllabile con uno dei due metodi a seconda dell’analizzatore di rete. La serie di analizzatori di rete Keysight PNA ed ENA controlla il modulo direttamente tramite un’interfaccia USB.
Scheda TecnicaSKU: n/a -
Module
AGILENT-HP/Keysight 89605B
Modulo di ingresso e calibrazione RF
Agilent 89605B è un modulo di ingresso e calibrazione basato su RF per sistemi VSA (Vector Signal Analyser). Ha applicazioni come LMDS o progettazione LAN wireless a banda larga o applicazioni di monitoraggio del segnale come satellite o sorveglianza.
SKU: n/a -
Power Supply
AGILENT-Hp/Keysight E3631A
La tripla uscita, 80 W, GPIB, E3631A offre dimensioni ridotte e compatte per l'uso da banco; bassa ondulazione e rumore in uscita; misurazioni integrate e funzionalità programmabili di base con interfaccia GPIB e RS232. Questa fornitura pulita e affidabile è progettata per applicazioni generiche; e combina comode funzionalità da banco con funzionalità di sistema flessibili in un pacchetto compatto e multi-uscita.
Uscita 1: da 0 a 6 V, da 0 a 5 A
Uscita 2: da 0 a +25 V, da 0 a 1 A
Uscita 3: da 0 a -25 V, da 0 a 1 A
Precisione di programmazione a 25°C ±5°C
Voltaggio: 0,05% + 20 mV, 0,05% + 20 mV, 0,1% + 5 mV
+ Corrente: 0,15% + 4 mA, 0,15% + 4 mA, 0,2% + 10 mA
Tensione in modalità normale: <350 µVrms/2 mV p-p, <350 µV rms/2 mV p-p, <350 µV rms/2 mV p-p Corrente in modalità normale: <500 µA rms, <500 µA rms, <2 mA rms Corrente di modo comune: <1,5 µA rms, <1,5 µA rms, <1,5 µA rms Precisione di rilettura a 25°C ±5° Scheda TecnicaSKU: n/a -
Power Supply
AGILENT-Hp/Keysight E3646A
L'alimentatore programmabile a doppia uscita Agilent E3646A da 60 watt è dotato di connettività GPIB e RS-232 integrata e compatibilità con il linguaggio SCPI che semplifica la creazione di programmi di alimentazione flessibili. Per un uso generico, questo alimentatore programmabile offre le prestazioni di un alimentatore di sistema a un prezzo sorprendentemente conveniente.
E364X: alimentazione di base del sistema
Gli alimentatori Agilent E3640A – E3649A colmano il divario tra gli alimentatori manuali da banco e gli alimentatori di sistema ad alte prestazioni, offrendo prestazioni e funzionalità senza pari a un prezzo eccezionale. Sono progettati per test a velocità moderata in cui l'automazione è importante e il throughput non è critico. Questi alimentatori a doppia e singola uscita sono ideali per i produttori a contratto e gli OEM che hanno bisogno di eseguire test funzionali elettronici di base su una varietà di prodotti in modo rapido ed economico.Tutti i modelli supportano GPIB e RS-232 per una connettività rapida. SCPI (Standard Commands for Programmable Instruments) mantiene la programmazione veloce e semplice. Il tempo di stabilizzazione dell'uscita inferiore a 90 ms mantiene il throughput elevato senza la necessità di un programmatore inattivo. Fino a cinque stati di memorizzazione/richiamo aiutano a ridurre al minimo i tempi di programmazione accelerando il test. La capacità di rilevamento remoto garantisce la stabilità dell'uscita con cavi più lunghi.
Grandi prestazioni, prezzo eccezionale
Con una potenza di uscita da 30 a 100 W, la serie di alimentatori cc programmabili Agilent E364xA offre prestazioni eccezionali a un prezzo eccezionale. Tutti e dieci i modelli offrono potenza pulita, regolazione affidabile, risposta rapida ai transitori e interfacce GPIB e RS-232 integrate. Sono progettati per soddisfare le esigenze di verifica dei progetti di ricerca e sviluppo, test di produzione, verifiche QA e altre applicazioni impegnative con la qualità e l'affidabilità di Agilent Technologies.Uscita fissa
Con un carico dello 0,01 percento e una regolazione della linea, gli alimentatori Agilent E364xA mantengono costante l'uscita quando si verificano variazioni della linea di alimentazione e del carico. Specificano anche il rumore di tensione di modo normale basso e il rumore di corrente di modo comune basso. La specifica di basso rumore in modalità normale assicura un'alimentazione pulita per applicazioni di circuiti di precisione e la bassa corrente di modo comune fornisce isolamento dall'iniezione di corrente della linea di alimentazione. Gli alimentatori Agilent E364xA specificano meno di 90 msec di tempo di stabilizzazione della tensione in qualsiasi condizione di carico in uscita.Interfaccia remota
Gli alimentatori Agilent E364xA supportano qualsiasi PC con una scheda GPIB (IEEE-488) o un'interfaccia RS-232. Ogni modello viene fornito di serie con GPIB e RS-232. SCPI (Standard Commands for Programmable Instruments) di facile utilizzo mantiene la programmazione rapida e semplice. Il manuale dell'utente fornisce informazioni per i programmatori principianti, ma include dettagli sufficienti per aiutare anche i programmatori veterani.Ampio supporto
I driver software VXIplug&play sono disponibili per Agilent VEE e National Instruments LabView™ e LabWindows™, semplificando l'integrazione dell'E364xA nel sistema di test. I driver sono supportati in Microsoft® Windows 98 ® e NT. ®Funzionamento del pannello frontale
Una manopola rotante di facile utilizzo e tastiere autoguidanti consentono di impostare rapidamente e facilmente l'uscita alla risoluzione necessaria. I livelli di tensione e corrente possono essere impostati a una risoluzione massima di 10 mV/1 mA dal pannello frontale. È possibile memorizzare e richiamare dalla memoria non volatile interna fino a cinque configurazioni complete di alimentatori. Il pulsante di attivazione/disattivazione dell'uscita azzera l'uscita. I modelli a doppia uscita consentono la visualizzazione simultanea di due tensioni o correnti.
Scheda TecnicaSKU: 895 -
Power Supply
AGILENT-Hp/Keysight N5748A
Valutazioni di uscita
Tensione: 80 V
Corrente: 9,5 A
Potenza: 760 WL’uscita singola, N5748A da 760 W, fornisce ingresso CA universale, GPIB, LAN, USB, conformità LXI e controllo analogico/resistenza della tensione e della corrente di uscita. Offre prestazioni affidabili e funzionalità avanzate in un pacchetto 1U compatto.
SKU: n/a -
Precision DC Power Module
AGILENT-HP/Keysight N6732B
Il modulo di alimentazione CC di base Keysight N6732B da 50 W fornisce tensione e corrente programmabili, nonché funzioni di misurazione e protezione a un prezzo molto conveniente. Utilizza questo modulo per alimentare le risorse del tuo sistema DUT o ATE, come il controllo degli apparecchi.
Questo modulo viene utilizzato sia nel piccolo sistema di alimentazione modulare a basso profilo N6700 con uscita multipla da 1U (per sistemi ATE) che nell'analizzatore di potenza CC N6705 a uscita multipla (per test al banco). La conformità GPIB, LAN, USB e LXI è standard. Scegli tra più di 20 diversi moduli di alimentazione CC, con capacità da base a alta precisione e potenza da 20 a 500 W.
Scarica gratuitamente l'app BenchVue Basic per controllare i tuoi strumenti.
Valutazioni di uscitaVoltaggio: 8 V
Corrente: 6,25 A
Potenza: 50 WPrecisione di programmazione (a 23°C ±5°)
Voltaggio: 0,1% + 19 mV
Corrente: 0,15% + 20 mAOndulazione e rumore (da 20 Hz a 20 MHz)
Tensione efficace: 2 mV
Tensione picco-picco: 12 mV
Corrente efficace: 4 mASKU: n/a -
Precision DC Power Module
AGILENT-HP/Keysight N6733B
Il modulo di alimentazione CC di base Keysight N6733B da 50 W fornisce tensione e corrente programmabili, nonché funzioni di misurazione e protezione a un prezzo molto conveniente. Utilizzare questo modulo per alimentare le risorse del sistema DUT o ATE, come il controllo dell'apparecchio.
Questo modulo viene utilizzato sia nel piccolo sistema di alimentazione modulare a basso profilo N6700 con uscita multipla da 1U (per sistemi ATE) che nell'analizzatore di potenza CC N6705 a uscita multipla (per test al banco). La conformità GPIB, LAN, USB e LXI è standard. Scegli tra più di 20 diversi moduli di alimentazione CC, con capacità da base a alta precisione e potenza da 20 a 300 W.
Valutazioni di uscitaVoltaggio: 20 V
Corrente: 2,5 A
Potenza: 50 WPrecisione di programmazione (a 23°C ±5°C)
Voltaggio: 0,1% + 20 mV
Corrente: 0,15% + 20 mAOndulazione e rumore (da 20 Hz a 20 MHz)
Tensione efficace: 3 mV
Tensione picco-picco: 14 mV
Corrente efficace: 2 mASKU: n/a -
Audio Analyzer
AGILENT-Hp/Keysight U8903A
Gamma di frequenza da CC a 100kHz
Modalità generatore, analizzatore, grafico e scansione
Segnali di alta qualità e forme d'onda arbitrarie
Rapporto S-N, SINAD, IMD, DFD, rapporto THD+N, livello THD+N, diafonia e altro
Interfacce GPIB, LAN e USBChe si tratti di ascoltare mono, stereo o surround, l'orecchio umano sa cosa suona bene. Misurare quanto sia buono, tuttavia, può essere una sfida. L'analizzatore audio Keysight (Agilent/HP) U8903A consente di misurare e quantificare le prestazioni audio in applicazioni quali audio wireless, componenti e circuiti integrati analogici e audio consumer.
Nell'intero spettro audio e oltre, questa soluzione scalabile a unità singola offre funzioni di misurazione versatili, diversi segnali di test e potenti capacità di analisi. Qualunque sia la tua applicazione, l'U8903A può aiutarti a fare una differenza udibile nelle prestazioni del dispositivo.
SKU: n/a -
Frequency Counter
HP – Agilent/ Keysight 53181A
Ottimizzato per applicazioni RF, il singolo canale a 10 cifre / e 53181A misura la frequenza, il periodo e la tensione di picco. Una funzione di cancellazione delle cifre consente di eliminare facilmente le cifre non necessarie quando si desidera leggere rapidamente le misurazioni. Per misurazioni a frequenza più elevata, scegliere un secondo canale opzionale che fornisce misurazioni fino a 1,5, 3, 5 o 12,4 GHz. Un menu superficiale autoguidato rende questo contatore eccezionalmente facile da usare
Contatore di frequenza RF, 10 cifre / s
Un canale di ingresso da 225 MHz, oltre al secondo canale opzionale fino a 12,4 GHz
Risoluzione di 10 cifre / secondo
Standard GPIBI contatori ad alte prestazioni 53131A / 132A / 181A di Keysight Technologies, Inc. offrono misurazioni di frequenza rapide e precise a un prezzo accessibile. Questi contatori sono dotati di un'interfaccia utente intuitiva e di accesso con un pulsante alle funzioni utilizzate di frequente in modo da poter effettuare misurazioni accurate in modo rapido e semplice. La tecnologia di elaborazione del segnale digitale in tempo reale viene utilizzata per analizzare i dati e contemporaneamente acquisire nuove letture, accelerando la velocità di misurazione. La tecnologia, sviluppata per la linea di analizzatori di domini di modulazione di fascia alta di Keysight, consente ai contatori di raccogliere più dati per ciascuna misurazione, in modo da ottenere misurazioni a risoluzione più elevata in una frazione del tempo impiegato da altri contatori. I contatori 53131A / 132A / 181A offrono statistiche integrate e funzioni matematiche in modo da poter ridimensionare le misurazioni e contemporaneamente misurare e tracciare la deviazione media, min / max e standard. Il test dei limiti automatizzato consente di impostare i limiti superiore e inferiore per qualsiasi misurazione. Una modalità di visualizzazione analogica consente di vedere a colpo d'occhio se una misurazione rientra nei limiti di superamento / interruzione. I contatori segnalano le condizioni fuori limite e possono generare un segnale di uscita per attivare i dispositivi esterni quando viene superato un limite. Per un rapido accesso ai test usati di frequente, una singola pressione di un tasto richiama fino a 20 diverse configurazioni memorizzate sul pannello frontale. Per le applicazioni di sistemi controllati da computer, ogni contatore include un'interfaccia GPIB standard con programmabilità completamente compatibile SCPI e una velocità di trasferimento dati fino a 200 misurazioni completamente formattate al secondo. L'interfaccia di sola comunicazione standard RS-232 fornisce supporto per la stampante o il trasferimento di dati a un computer tramite un programma di emulazione terminale.
Scheda TecnicaSKU: n/a -
HP 10240B
Il condensatore di blocco HP 10240B è un accessorio di sondaggio che fornisce un accoppiamento CA mantenendo un sistema da 50 ohm. Questo condensatore è progettato per l'uso con il kit di divisori resistivi modello HP 10020A e il kit di sonde per divisori resistivi Keysight 54006A, ma può essere utilizzato con qualsiasi sonda che deve essere terminata a 50 Ω.
* Fornisce accoppiamento CA.
* Mantiene un sistema da 50 ohm
* Capacità: 0,18 µF
* Tensione massima: +/- 200 Vcc
* Sag: circa il 10% per µs (1% in 100 ns)
* Connettori: BNC
* Riflessione: meno del 12% se guidato da un gradino di recupero di 150 ps in un sistema da 50 ohm
* Capacità: 0,18 µF
* Tensione massima: +/- 200 Vcc
* Sag: circa il 10% per µs (1% in 100 ns)
* Connettori: BNC
* Riflessione: meno del 12% se guidato da un gradino di recupero di 150 ps in un sistema da 50 ohm
Scheda TecnicaSKU: n/a -
Oscillator
HP 8350A Sweep Oscillator
L'oscillatore sweep HP 8350A è una sorgente di segnale a stato solido e spazzato. Questa unità può essere utilizzata con sistemi di analisi di rete come HP 8410B (analizzatore di rete), HP 8755 (set di test di risposta in frequenza) e altri.
Accetta i plug-in serie 86200 (con adattatore) e 83500 per la massima versatilità. La gamma di frequenza dipende dal plug-in utilizzato (venduto separatamente). Le funzionalità del mainframe includono anche la possibilità di salvare e richiamare fino a 9 diverse impostazioni del pannello frontale! Questo è un mainframe molto affidabile che fornirà anni di servizio di qualità.* Display LCD
* Programmabile a distanza tramite GPIB
* Diverse opzioni di configurazione con diversi plug-in RF
* Modulazione ad onda quadra 27,8 kHz o 1 kHzSKU: 397€0.00 View Product -
RF Plug
HP-Agilent/Keysight 83545A
HP 83545A è stato progettato per essere utilizzato nel mainframe 8350
Questa unità è un plug-in oscillatore Sweep Sweep che offre una copertura di frequenza da 5,9 a 12,4 GHz ad alte prestazioni con una potenza di uscita eccezionalmente elevata.
Inoltre, l'83545A fornisce compensazione dell'inclinazione e completa programmabilità HP-IB.
La potenza di uscita è internamente livellata ad almeno 17 dB, con variazioni di potenza inferiori a 0,6 dB.SKU: 633 -
Signal Generator
HP-Agilent/Keysight 83650A
La spazzatrice sintetizzata Agilent 83650A è lo standard di eccellenza per le applicazioni che richiedono le elevate prestazioni e la precisione di una sorgente sintetizzata e la velocità e la versatilità di un oscillatore di scansione. La copertura di frequenza a banda larga sintetizzata e la precisa risoluzione di frequenza di 1 Hz (Opt 008) sono generate dalla sintesi indiretta, consentendo all'Agilent 83650A di ottenere prestazioni a basso rumore di fase a banda laterale singola. Offre prestazioni armoniche eccellenti con armoniche di almeno 50 dB al di sotto della portante da 2,0 a 26,5 GHz e di almeno 40 dB al di sotto della portante sopra 26,5 GHz.
Caratteristiche:
Modulazione di scansione per simulare i modelli di scansione dell'antenna
Offset preciso della frequenza fissa e di scansione per la misurazione a due toni
Correzione della planarità dell'utente per il livellamento in punti remoti nel sistema di prova
Sorgente di uso generale per l'uso nel test dei componenti, test del ricevitore e per la conversione di frequenza
Modalità di scansione: Step, List, Ramp
Potenza massima: +10 dBm 26,5 GHz
Potenza massima: +2,5 dBm >40 GHz
Intervallo Power Sweep: da -20 dBm alla massima potenza
Rumore di fase (50 GHz a 10 KHz): -68 dBc
Deviazione FM massima (bloccata): +/- 8 MHz
Scheda TecnicaSKU: n/a -
Power Sensor
HP-Agilent/Keysight 8487D
Il sensore di potenza a diodo 8487D misura la potenza media nell'intervallo di frequenza da 50 MHz a 50 GHz e l'intervallo di potenza da -70 a -20 dBm (intervallo dinamico 50 dB).
L'attenuatore Keysight 11708A 30 dB viene fornito con sensori di potenza serie 8480 con il suffisso “D”, per la calibrazione con misuratore di potenza 0 dBm, riferimento 50 MHz.
SWR eccellente per ridurre l'incertezza di mancata corrispondenza
Calibrazione e tracciabilità accurate alla calibrazione del sensore a onde millimetriche del National Institute of Standards and Technology (NIST)
Compatibile con misuratori di potenza EPM (nuovo N1913A / 14A, E4418B / 19B), EPM-P (E4416A / 17A) e serie P (N1911A / 12A), oltre al misuratore di potenza E1416A VXI e fuori produzione 70100A e 43X
Misurazioni di potenza media accurate oltre -70 a -20 dBm
Gamma di frequenza da 50 MHz a 50 GHz
Elemento di rilevamento della potenza del diodo
Scheda TecnicaSKU: n/a
-
Power Supply
AGILENT-Hp/Keysight 6644A
Valori di uscita
Tensione di uscita: da 0 a 60 V
Corrente di uscita (40° C): da 0 a 3,5 A
Corrente massima (50° C/55° C): 3,2 A/3 APrecisione di programmazione a 25°C ±5°C
Tensione 0,06% + 26 mV
Corrente 0,15% + 4,1 mAOndulazione e rumore (20 Hz – 20 MHz)
Tensione efficace: 500 µV
Tensione picco-picco: 5 mV
Corrente efficace: 1,5 mAGli alimentatori CC ad alte prestazioni Keysight offrono velocità e precisione per l'ottimizzazione dei test. L'uscita singola, 200 W, GPIB 6641A-6645A fornisce uscite veloci ea basso rumore; controllo analogico della tensione e della corrente di uscita; controllo della velocità della ventola per ridurre al minimo il rumore acustico; nonché collegamenti in parallelo e in serie di più unità.
Keysight 210W, GPIB, uscita singola 6644A è un alimentatore programmabile versatile progettato per massimizzare la produttività dei test durante la verifica del progetto o sulla linea di produzione ed è completamente programmabile per ridurre i tempi di test attraverso una varietà di funzionalità automatizzate.
Scheda Tecnica -
Power Supply
AGILENT-Hp/Keysight 6645A
Questa serie di alimentatori CC regolati lineari da 200 W è progettata per massimizzare la produttività dei DUT attraverso il processo di test di produzione con tempi di programmazione rapidi su e giù.
I preziosi insiemi possono essere distrutti da un guasto minore di un componente che può consentire un flusso di tensione o corrente che fluisce verso il DUT. Le funzioni di protezione rapida, tra cui il piede di porco rapido, la protezione crossover in modalità e la possibilità di collegare i circuiti di protezione di più alimentatori possono aumentare il rendimento di produzione.
La programmazione dell'uscita CC e delle funzioni di protezione può essere effettuata dal pannello frontale o utilizzando i comandi SCPI standard del settore, tramite GPIB. Utilizzando il collegamento seriale, è possibile collegare fino a 16 alimentatori tramite un indirizzo GPIB. L'integrazione del sistema di test può essere ulteriormente semplificata utilizzando i driver VXIplug & play. La tensione e la corrente di uscita possono anche essere controllate con segnali analogici. Ciò è utile per alcuni tipi di ambienti rumorosi e anche per reazioni immediate ai cambiamenti di processo.Tensione flottante CC: i terminali di uscita possono essere fatti galleggiare fino a ± 240 V CC dalla terra del telaio.
Telerilevamento: è possibile far cadere fino a metà della tensione di uscita nominale in ciascun cavo di carico. La caduta del carico comporta la sottrazione della tensione disponibile per il carico.
Tempo di elaborazione del comando: il tempo medio necessario affinché la tensione di uscita inizi a cambiare in seguito alla ricezione di dati digitali è di 20 ms per gli alimentatori collegati direttamente al GPIB.
Tempo di risposta della programmazione dell'uscita: il tempo di salita e discesa (10/90% e 90/10%) della tensione di uscita è inferiore a 15 ms. La variazione della tensione di uscita si assesta entro 1 LSB (0,025% x tensione nominale) del valore finale in meno di 60 ms.
Programmazione verso il basso: un programmatore attivo verso il basso affonda circa il 20% della corrente di uscita nominale.Valori nominali di uscita
Tensione di uscita: da 0 a 120 V.
Corrente di uscita (40 ° C): da 0 a 1,5 A
Corrente massima (50 ° C / 55 ° C): 1,4 A / 1,3 APrecisione di programmazione a 25 ° C ± 5 ° C
Tensione 0,06% + 51 mV
Corrente 0,15% + 1,7 mARipple & Noise (20 Hz – 20 MHz)
Voltaggio rms: 700 µV
Tensione picco-picco: 7 mV
Corrente efficace: 1 mA
Scheda Tecnica -
Power Supply
AGILENT-Hp/Keysight 6675A
Valori di uscita
Tensione di uscita: da 0 a 120 V
Corrente di uscita (40°C): da 0 a 18 APrecisione di programmazione a 25°C ±5°C
Tensione 0,04% + 120 mV
Corrente 0,1% + 12 mARipple e rumore da 20 Hz a 20 MHz
Tensione efficace: 1,9 mV
Picco-picco: 16 mV
Corrente efficace: 12 mAGli alimentatori CC ad alte prestazioni HP offrono velocità e precisione per l'ottimizzazione dei test. L'uscita singola, 2000 W GPIB 6671A-6675A fornisce uscite veloci ea basso rumore; controllo analogico della tensione e della corrente di uscita; e controllo della velocità della ventola per ridurre al minimo il rumore acustico.
L'Hp 2160W, GPIB, singola uscita 6675A è un alimentatore a basso rumore altamente efficiente che massimizza il rendimento dei test ed è progettato per offrire un'eccellente affidabilità, basso ripple e rumore e misurazioni integrate estremamente accurate di tensione e corrente.
Scheda Tecnica -
Pulse Pattern Generator
AGILENT-Hp/Keysight 81101A
Il generatore di impulsi monocanale a 50 MHz Keysight 81101A è lo strumento entry-level economico della famiglia 81100. Tutti i parametri di temporizzazione (frequenza di ripetizione, ritardo, ampiezza e transizioni) sono variabili.
Lo strumento comprende un oscillatore PLL che consente di mantenere la frequenza di ripetizione entro una precisione dello 0,01%.
Sono disponibili impulsi doppi e burst di impulsi. Tutti gli impulsi possono essere attivati esternamente quando il PLL è spento. I burst possono anche essere attivati dal PLL interno se non è utilizzato come generatore di velocità di ripetizione. È disponibile anche una modalità di ampiezza esterna (recupero impulsi).
La resistenza della sorgente selezionabile di 50/1000 Ohm consente ampiezze di uscita fino a 10 o 20 Vpp rispettivamente in un carico di 50 Ohm.
Generatore di impulsi monocanale
50 MHz, 10 V da 50 Ohm a 50 Ohm
Triggerable / funzionamento PLL selezionabile
Modalità impulso/raffica selezionabili
Tempi di transizione variabili
Uscite BNC, single-ended
Scheda Tecnica -
Power Sensor
AGILENT-Hp/Keysight 8481A
HP AGILENT KEYSIGHT SENSORE DI POTENZA 8481A da 10 MHz a 18 GHz
Il sensore di potenza 8481A è progettato per l'uso con i misuratori di potenza 435A / B, 436A, 437A, 438A, 70100A, serie EPM, serie EPM-P, E1416A, N1911A, N1912A, N1913A e N1914A.
8481A offre straordinaria precisione, stabilità e SWR inferiore.
• Eccellente SWR per ridurre l'incertezza di mancata corrispondenza
• Calibrazione e tracciabilità accurate al National Institute of Standards and Technology (NIST) degli Stati Uniti
• Compatibile con misuratori di potenza serie EPM, EPM-P e P, oltre a E1416A VXI e interruttori di potenza fuori produzione 70100A e 43X
• Misurazioni della potenza media accurate oltre -30 a +20 dBm
• Gamma di frequenza da 10 MHz a 18 GHz
• Elemento sensibile alla potenza della termocoppia
• Campo di misura: da 1 µW a 100 mW (da -30 dBm a +20 dBm)
• impedenza 50 ohm
• Connettore N (m)
Scheda Tecnica -
Rf Electronic Calibration Module
AGILENT-Hp/Keysight 85093C
Il modulo di calibrazione elettronica RF (ECal) Keysight 85093C rende la calibrazione degli analizzatori di reti vettoriali veloce, facile e precisa. ECal è una tecnica di calibrazione di precisione a connessione singola per il tuo analizzatore di rete vettoriale. L’esecuzione di una calibrazione completa a due porte richiede meno della metà del tempo e del numero di connessioni utilizzando ECal rispetto ai kit di calibrazione meccanica. Inoltre, l’accuratezza della calibrazione è paragonabile tra metodi elettronici e meccanici. Le calibrazioni meccaniche tradizionali richiedono un’intensa interazione dell’operatore, che è soggetta a errori. Con ECal, l’operatore collega semplicemente il modulo ECal all’analizzatore di rete e il software controlla il resto.
I moduli ECal sono standard di trasferimento in grado di trasferire l’accuratezza della calibrazione di fabbrica all’analizzatore di rete. Il nuovo sistema di calibrazione elettronica RF 85093C è ora facilmente controllabile con uno dei due metodi a seconda dell’analizzatore di rete. La serie di analizzatori di rete Keysight PNA ed ENA controlla il modulo direttamente tramite un’interfaccia USB.
Scheda Tecnica -
Module
AGILENT-HP/Keysight 89605B
Modulo di ingresso e calibrazione RF
Agilent 89605B è un modulo di ingresso e calibrazione basato su RF per sistemi VSA (Vector Signal Analyser). Ha applicazioni come LMDS o progettazione LAN wireless a banda larga o applicazioni di monitoraggio del segnale come satellite o sorveglianza.
-
Power Supply
AGILENT-Hp/Keysight E3631A
La tripla uscita, 80 W, GPIB, E3631A offre dimensioni ridotte e compatte per l'uso da banco; bassa ondulazione e rumore in uscita; misurazioni integrate e funzionalità programmabili di base con interfaccia GPIB e RS232. Questa fornitura pulita e affidabile è progettata per applicazioni generiche; e combina comode funzionalità da banco con funzionalità di sistema flessibili in un pacchetto compatto e multi-uscita.
Uscita 1: da 0 a 6 V, da 0 a 5 A
Uscita 2: da 0 a +25 V, da 0 a 1 A
Uscita 3: da 0 a -25 V, da 0 a 1 A
Precisione di programmazione a 25°C ±5°C
Voltaggio: 0,05% + 20 mV, 0,05% + 20 mV, 0,1% + 5 mV
+ Corrente: 0,15% + 4 mA, 0,15% + 4 mA, 0,2% + 10 mA
Tensione in modalità normale: <350 µVrms/2 mV p-p, <350 µV rms/2 mV p-p, <350 µV rms/2 mV p-p Corrente in modalità normale: <500 µA rms, <500 µA rms, <2 mA rms Corrente di modo comune: <1,5 µA rms, <1,5 µA rms, <1,5 µA rms Precisione di rilettura a 25°C ±5° Scheda Tecnica -
Power Supply
AGILENT-Hp/Keysight E3646A
L'alimentatore programmabile a doppia uscita Agilent E3646A da 60 watt è dotato di connettività GPIB e RS-232 integrata e compatibilità con il linguaggio SCPI che semplifica la creazione di programmi di alimentazione flessibili. Per un uso generico, questo alimentatore programmabile offre le prestazioni di un alimentatore di sistema a un prezzo sorprendentemente conveniente.
E364X: alimentazione di base del sistema
Gli alimentatori Agilent E3640A – E3649A colmano il divario tra gli alimentatori manuali da banco e gli alimentatori di sistema ad alte prestazioni, offrendo prestazioni e funzionalità senza pari a un prezzo eccezionale. Sono progettati per test a velocità moderata in cui l'automazione è importante e il throughput non è critico. Questi alimentatori a doppia e singola uscita sono ideali per i produttori a contratto e gli OEM che hanno bisogno di eseguire test funzionali elettronici di base su una varietà di prodotti in modo rapido ed economico.Tutti i modelli supportano GPIB e RS-232 per una connettività rapida. SCPI (Standard Commands for Programmable Instruments) mantiene la programmazione veloce e semplice. Il tempo di stabilizzazione dell'uscita inferiore a 90 ms mantiene il throughput elevato senza la necessità di un programmatore inattivo. Fino a cinque stati di memorizzazione/richiamo aiutano a ridurre al minimo i tempi di programmazione accelerando il test. La capacità di rilevamento remoto garantisce la stabilità dell'uscita con cavi più lunghi.
Grandi prestazioni, prezzo eccezionale
Con una potenza di uscita da 30 a 100 W, la serie di alimentatori cc programmabili Agilent E364xA offre prestazioni eccezionali a un prezzo eccezionale. Tutti e dieci i modelli offrono potenza pulita, regolazione affidabile, risposta rapida ai transitori e interfacce GPIB e RS-232 integrate. Sono progettati per soddisfare le esigenze di verifica dei progetti di ricerca e sviluppo, test di produzione, verifiche QA e altre applicazioni impegnative con la qualità e l'affidabilità di Agilent Technologies.Uscita fissa
Con un carico dello 0,01 percento e una regolazione della linea, gli alimentatori Agilent E364xA mantengono costante l'uscita quando si verificano variazioni della linea di alimentazione e del carico. Specificano anche il rumore di tensione di modo normale basso e il rumore di corrente di modo comune basso. La specifica di basso rumore in modalità normale assicura un'alimentazione pulita per applicazioni di circuiti di precisione e la bassa corrente di modo comune fornisce isolamento dall'iniezione di corrente della linea di alimentazione. Gli alimentatori Agilent E364xA specificano meno di 90 msec di tempo di stabilizzazione della tensione in qualsiasi condizione di carico in uscita.Interfaccia remota
Gli alimentatori Agilent E364xA supportano qualsiasi PC con una scheda GPIB (IEEE-488) o un'interfaccia RS-232. Ogni modello viene fornito di serie con GPIB e RS-232. SCPI (Standard Commands for Programmable Instruments) di facile utilizzo mantiene la programmazione rapida e semplice. Il manuale dell'utente fornisce informazioni per i programmatori principianti, ma include dettagli sufficienti per aiutare anche i programmatori veterani.Ampio supporto
I driver software VXIplug&play sono disponibili per Agilent VEE e National Instruments LabView™ e LabWindows™, semplificando l'integrazione dell'E364xA nel sistema di test. I driver sono supportati in Microsoft® Windows 98 ® e NT. ®Funzionamento del pannello frontale
Una manopola rotante di facile utilizzo e tastiere autoguidanti consentono di impostare rapidamente e facilmente l'uscita alla risoluzione necessaria. I livelli di tensione e corrente possono essere impostati a una risoluzione massima di 10 mV/1 mA dal pannello frontale. È possibile memorizzare e richiamare dalla memoria non volatile interna fino a cinque configurazioni complete di alimentatori. Il pulsante di attivazione/disattivazione dell'uscita azzera l'uscita. I modelli a doppia uscita consentono la visualizzazione simultanea di due tensioni o correnti.
Scheda Tecnica -
Power Supply
AGILENT-Hp/Keysight N5748A
Valutazioni di uscita
Tensione: 80 V
Corrente: 9,5 A
Potenza: 760 WL’uscita singola, N5748A da 760 W, fornisce ingresso CA universale, GPIB, LAN, USB, conformità LXI e controllo analogico/resistenza della tensione e della corrente di uscita. Offre prestazioni affidabili e funzionalità avanzate in un pacchetto 1U compatto.
-
Precision DC Power Module
AGILENT-HP/Keysight N6732B
Il modulo di alimentazione CC di base Keysight N6732B da 50 W fornisce tensione e corrente programmabili, nonché funzioni di misurazione e protezione a un prezzo molto conveniente. Utilizza questo modulo per alimentare le risorse del tuo sistema DUT o ATE, come il controllo degli apparecchi.
Questo modulo viene utilizzato sia nel piccolo sistema di alimentazione modulare a basso profilo N6700 con uscita multipla da 1U (per sistemi ATE) che nell'analizzatore di potenza CC N6705 a uscita multipla (per test al banco). La conformità GPIB, LAN, USB e LXI è standard. Scegli tra più di 20 diversi moduli di alimentazione CC, con capacità da base a alta precisione e potenza da 20 a 500 W.
Scarica gratuitamente l'app BenchVue Basic per controllare i tuoi strumenti.
Valutazioni di uscitaVoltaggio: 8 V
Corrente: 6,25 A
Potenza: 50 WPrecisione di programmazione (a 23°C ±5°)
Voltaggio: 0,1% + 19 mV
Corrente: 0,15% + 20 mAOndulazione e rumore (da 20 Hz a 20 MHz)
Tensione efficace: 2 mV
Tensione picco-picco: 12 mV
Corrente efficace: 4 mA -
Precision DC Power Module
AGILENT-HP/Keysight N6733B
Il modulo di alimentazione CC di base Keysight N6733B da 50 W fornisce tensione e corrente programmabili, nonché funzioni di misurazione e protezione a un prezzo molto conveniente. Utilizzare questo modulo per alimentare le risorse del sistema DUT o ATE, come il controllo dell'apparecchio.
Questo modulo viene utilizzato sia nel piccolo sistema di alimentazione modulare a basso profilo N6700 con uscita multipla da 1U (per sistemi ATE) che nell'analizzatore di potenza CC N6705 a uscita multipla (per test al banco). La conformità GPIB, LAN, USB e LXI è standard. Scegli tra più di 20 diversi moduli di alimentazione CC, con capacità da base a alta precisione e potenza da 20 a 300 W.
Valutazioni di uscitaVoltaggio: 20 V
Corrente: 2,5 A
Potenza: 50 WPrecisione di programmazione (a 23°C ±5°C)
Voltaggio: 0,1% + 20 mV
Corrente: 0,15% + 20 mAOndulazione e rumore (da 20 Hz a 20 MHz)
Tensione efficace: 3 mV
Tensione picco-picco: 14 mV
Corrente efficace: 2 mA -
Audio Analyzer
AGILENT-Hp/Keysight U8903A
Gamma di frequenza da CC a 100kHz
Modalità generatore, analizzatore, grafico e scansione
Segnali di alta qualità e forme d'onda arbitrarie
Rapporto S-N, SINAD, IMD, DFD, rapporto THD+N, livello THD+N, diafonia e altro
Interfacce GPIB, LAN e USBChe si tratti di ascoltare mono, stereo o surround, l'orecchio umano sa cosa suona bene. Misurare quanto sia buono, tuttavia, può essere una sfida. L'analizzatore audio Keysight (Agilent/HP) U8903A consente di misurare e quantificare le prestazioni audio in applicazioni quali audio wireless, componenti e circuiti integrati analogici e audio consumer.
Nell'intero spettro audio e oltre, questa soluzione scalabile a unità singola offre funzioni di misurazione versatili, diversi segnali di test e potenti capacità di analisi. Qualunque sia la tua applicazione, l'U8903A può aiutarti a fare una differenza udibile nelle prestazioni del dispositivo.
-
Frequency Counter
HP – Agilent/ Keysight 53181A
Ottimizzato per applicazioni RF, il singolo canale a 10 cifre / e 53181A misura la frequenza, il periodo e la tensione di picco. Una funzione di cancellazione delle cifre consente di eliminare facilmente le cifre non necessarie quando si desidera leggere rapidamente le misurazioni. Per misurazioni a frequenza più elevata, scegliere un secondo canale opzionale che fornisce misurazioni fino a 1,5, 3, 5 o 12,4 GHz. Un menu superficiale autoguidato rende questo contatore eccezionalmente facile da usare
Contatore di frequenza RF, 10 cifre / s
Un canale di ingresso da 225 MHz, oltre al secondo canale opzionale fino a 12,4 GHz
Risoluzione di 10 cifre / secondo
Standard GPIBI contatori ad alte prestazioni 53131A / 132A / 181A di Keysight Technologies, Inc. offrono misurazioni di frequenza rapide e precise a un prezzo accessibile. Questi contatori sono dotati di un'interfaccia utente intuitiva e di accesso con un pulsante alle funzioni utilizzate di frequente in modo da poter effettuare misurazioni accurate in modo rapido e semplice. La tecnologia di elaborazione del segnale digitale in tempo reale viene utilizzata per analizzare i dati e contemporaneamente acquisire nuove letture, accelerando la velocità di misurazione. La tecnologia, sviluppata per la linea di analizzatori di domini di modulazione di fascia alta di Keysight, consente ai contatori di raccogliere più dati per ciascuna misurazione, in modo da ottenere misurazioni a risoluzione più elevata in una frazione del tempo impiegato da altri contatori. I contatori 53131A / 132A / 181A offrono statistiche integrate e funzioni matematiche in modo da poter ridimensionare le misurazioni e contemporaneamente misurare e tracciare la deviazione media, min / max e standard. Il test dei limiti automatizzato consente di impostare i limiti superiore e inferiore per qualsiasi misurazione. Una modalità di visualizzazione analogica consente di vedere a colpo d'occhio se una misurazione rientra nei limiti di superamento / interruzione. I contatori segnalano le condizioni fuori limite e possono generare un segnale di uscita per attivare i dispositivi esterni quando viene superato un limite. Per un rapido accesso ai test usati di frequente, una singola pressione di un tasto richiama fino a 20 diverse configurazioni memorizzate sul pannello frontale. Per le applicazioni di sistemi controllati da computer, ogni contatore include un'interfaccia GPIB standard con programmabilità completamente compatibile SCPI e una velocità di trasferimento dati fino a 200 misurazioni completamente formattate al secondo. L'interfaccia di sola comunicazione standard RS-232 fornisce supporto per la stampante o il trasferimento di dati a un computer tramite un programma di emulazione terminale.
Scheda Tecnica -
HP 10240B
Il condensatore di blocco HP 10240B è un accessorio di sondaggio che fornisce un accoppiamento CA mantenendo un sistema da 50 ohm. Questo condensatore è progettato per l'uso con il kit di divisori resistivi modello HP 10020A e il kit di sonde per divisori resistivi Keysight 54006A, ma può essere utilizzato con qualsiasi sonda che deve essere terminata a 50 Ω.
* Fornisce accoppiamento CA.
* Mantiene un sistema da 50 ohm
* Capacità: 0,18 µF
* Tensione massima: +/- 200 Vcc
* Sag: circa il 10% per µs (1% in 100 ns)
* Connettori: BNC
* Riflessione: meno del 12% se guidato da un gradino di recupero di 150 ps in un sistema da 50 ohm
* Capacità: 0,18 µF
* Tensione massima: +/- 200 Vcc
* Sag: circa il 10% per µs (1% in 100 ns)
* Connettori: BNC
* Riflessione: meno del 12% se guidato da un gradino di recupero di 150 ps in un sistema da 50 ohm
Scheda Tecnica -
Oscillator
HP 8350A Sweep Oscillator
L'oscillatore sweep HP 8350A è una sorgente di segnale a stato solido e spazzato. Questa unità può essere utilizzata con sistemi di analisi di rete come HP 8410B (analizzatore di rete), HP 8755 (set di test di risposta in frequenza) e altri.
Accetta i plug-in serie 86200 (con adattatore) e 83500 per la massima versatilità. La gamma di frequenza dipende dal plug-in utilizzato (venduto separatamente). Le funzionalità del mainframe includono anche la possibilità di salvare e richiamare fino a 9 diverse impostazioni del pannello frontale! Questo è un mainframe molto affidabile che fornirà anni di servizio di qualità.* Display LCD
* Programmabile a distanza tramite GPIB
* Diverse opzioni di configurazione con diversi plug-in RF
* Modulazione ad onda quadra 27,8 kHz o 1 kHz -
RF Plug
HP-Agilent/Keysight 83545A
HP 83545A è stato progettato per essere utilizzato nel mainframe 8350
Questa unità è un plug-in oscillatore Sweep Sweep che offre una copertura di frequenza da 5,9 a 12,4 GHz ad alte prestazioni con una potenza di uscita eccezionalmente elevata.
Inoltre, l'83545A fornisce compensazione dell'inclinazione e completa programmabilità HP-IB.
La potenza di uscita è internamente livellata ad almeno 17 dB, con variazioni di potenza inferiori a 0,6 dB. -
Signal Generator
HP-Agilent/Keysight 83650A
La spazzatrice sintetizzata Agilent 83650A è lo standard di eccellenza per le applicazioni che richiedono le elevate prestazioni e la precisione di una sorgente sintetizzata e la velocità e la versatilità di un oscillatore di scansione. La copertura di frequenza a banda larga sintetizzata e la precisa risoluzione di frequenza di 1 Hz (Opt 008) sono generate dalla sintesi indiretta, consentendo all'Agilent 83650A di ottenere prestazioni a basso rumore di fase a banda laterale singola. Offre prestazioni armoniche eccellenti con armoniche di almeno 50 dB al di sotto della portante da 2,0 a 26,5 GHz e di almeno 40 dB al di sotto della portante sopra 26,5 GHz.
Caratteristiche:
Modulazione di scansione per simulare i modelli di scansione dell'antenna
Offset preciso della frequenza fissa e di scansione per la misurazione a due toni
Correzione della planarità dell'utente per il livellamento in punti remoti nel sistema di prova
Sorgente di uso generale per l'uso nel test dei componenti, test del ricevitore e per la conversione di frequenza
Modalità di scansione: Step, List, Ramp
Potenza massima: +10 dBm 26,5 GHz
Potenza massima: +2,5 dBm >40 GHz
Intervallo Power Sweep: da -20 dBm alla massima potenza
Rumore di fase (50 GHz a 10 KHz): -68 dBc
Deviazione FM massima (bloccata): +/- 8 MHz
Scheda Tecnica -
Power Sensor
HP-Agilent/Keysight 8487D
Il sensore di potenza a diodo 8487D misura la potenza media nell'intervallo di frequenza da 50 MHz a 50 GHz e l'intervallo di potenza da -70 a -20 dBm (intervallo dinamico 50 dB).
L'attenuatore Keysight 11708A 30 dB viene fornito con sensori di potenza serie 8480 con il suffisso “D”, per la calibrazione con misuratore di potenza 0 dBm, riferimento 50 MHz.
SWR eccellente per ridurre l'incertezza di mancata corrispondenza
Calibrazione e tracciabilità accurate alla calibrazione del sensore a onde millimetriche del National Institute of Standards and Technology (NIST)
Compatibile con misuratori di potenza EPM (nuovo N1913A / 14A, E4418B / 19B), EPM-P (E4416A / 17A) e serie P (N1911A / 12A), oltre al misuratore di potenza E1416A VXI e fuori produzione 70100A e 43X
Misurazioni di potenza media accurate oltre -70 a -20 dBm
Gamma di frequenza da 50 MHz a 50 GHz
Elemento di rilevamento della potenza del diodo
Scheda Tecnica
-
Power Supply
AGILENT-Hp/Keysight 6644A
Valori di uscita
Tensione di uscita: da 0 a 60 V
Corrente di uscita (40° C): da 0 a 3,5 A
Corrente massima (50° C/55° C): 3,2 A/3 APrecisione di programmazione a 25°C ±5°C
Tensione 0,06% + 26 mV
Corrente 0,15% + 4,1 mAOndulazione e rumore (20 Hz – 20 MHz)
Tensione efficace: 500 µV
Tensione picco-picco: 5 mV
Corrente efficace: 1,5 mAGli alimentatori CC ad alte prestazioni Keysight offrono velocità e precisione per l'ottimizzazione dei test. L'uscita singola, 200 W, GPIB 6641A-6645A fornisce uscite veloci ea basso rumore; controllo analogico della tensione e della corrente di uscita; controllo della velocità della ventola per ridurre al minimo il rumore acustico; nonché collegamenti in parallelo e in serie di più unità.
Keysight 210W, GPIB, uscita singola 6644A è un alimentatore programmabile versatile progettato per massimizzare la produttività dei test durante la verifica del progetto o sulla linea di produzione ed è completamente programmabile per ridurre i tempi di test attraverso una varietà di funzionalità automatizzate.
Scheda Tecnica -
Power Supply
AGILENT-Hp/Keysight 6645A
Questa serie di alimentatori CC regolati lineari da 200 W è progettata per massimizzare la produttività dei DUT attraverso il processo di test di produzione con tempi di programmazione rapidi su e giù.
I preziosi insiemi possono essere distrutti da un guasto minore di un componente che può consentire un flusso di tensione o corrente che fluisce verso il DUT. Le funzioni di protezione rapida, tra cui il piede di porco rapido, la protezione crossover in modalità e la possibilità di collegare i circuiti di protezione di più alimentatori possono aumentare il rendimento di produzione.
La programmazione dell'uscita CC e delle funzioni di protezione può essere effettuata dal pannello frontale o utilizzando i comandi SCPI standard del settore, tramite GPIB. Utilizzando il collegamento seriale, è possibile collegare fino a 16 alimentatori tramite un indirizzo GPIB. L'integrazione del sistema di test può essere ulteriormente semplificata utilizzando i driver VXIplug & play. La tensione e la corrente di uscita possono anche essere controllate con segnali analogici. Ciò è utile per alcuni tipi di ambienti rumorosi e anche per reazioni immediate ai cambiamenti di processo.Tensione flottante CC: i terminali di uscita possono essere fatti galleggiare fino a ± 240 V CC dalla terra del telaio.
Telerilevamento: è possibile far cadere fino a metà della tensione di uscita nominale in ciascun cavo di carico. La caduta del carico comporta la sottrazione della tensione disponibile per il carico.
Tempo di elaborazione del comando: il tempo medio necessario affinché la tensione di uscita inizi a cambiare in seguito alla ricezione di dati digitali è di 20 ms per gli alimentatori collegati direttamente al GPIB.
Tempo di risposta della programmazione dell'uscita: il tempo di salita e discesa (10/90% e 90/10%) della tensione di uscita è inferiore a 15 ms. La variazione della tensione di uscita si assesta entro 1 LSB (0,025% x tensione nominale) del valore finale in meno di 60 ms.
Programmazione verso il basso: un programmatore attivo verso il basso affonda circa il 20% della corrente di uscita nominale.Valori nominali di uscita
Tensione di uscita: da 0 a 120 V.
Corrente di uscita (40 ° C): da 0 a 1,5 A
Corrente massima (50 ° C / 55 ° C): 1,4 A / 1,3 APrecisione di programmazione a 25 ° C ± 5 ° C
Tensione 0,06% + 51 mV
Corrente 0,15% + 1,7 mARipple & Noise (20 Hz – 20 MHz)
Voltaggio rms: 700 µV
Tensione picco-picco: 7 mV
Corrente efficace: 1 mA
Scheda Tecnica -
Power Supply
AGILENT-Hp/Keysight 6675A
Valori di uscita
Tensione di uscita: da 0 a 120 V
Corrente di uscita (40°C): da 0 a 18 APrecisione di programmazione a 25°C ±5°C
Tensione 0,04% + 120 mV
Corrente 0,1% + 12 mARipple e rumore da 20 Hz a 20 MHz
Tensione efficace: 1,9 mV
Picco-picco: 16 mV
Corrente efficace: 12 mAGli alimentatori CC ad alte prestazioni HP offrono velocità e precisione per l'ottimizzazione dei test. L'uscita singola, 2000 W GPIB 6671A-6675A fornisce uscite veloci ea basso rumore; controllo analogico della tensione e della corrente di uscita; e controllo della velocità della ventola per ridurre al minimo il rumore acustico.
L'Hp 2160W, GPIB, singola uscita 6675A è un alimentatore a basso rumore altamente efficiente che massimizza il rendimento dei test ed è progettato per offrire un'eccellente affidabilità, basso ripple e rumore e misurazioni integrate estremamente accurate di tensione e corrente.
Scheda Tecnica -
Pulse Pattern Generator
AGILENT-Hp/Keysight 81101A
Il generatore di impulsi monocanale a 50 MHz Keysight 81101A è lo strumento entry-level economico della famiglia 81100. Tutti i parametri di temporizzazione (frequenza di ripetizione, ritardo, ampiezza e transizioni) sono variabili.
Lo strumento comprende un oscillatore PLL che consente di mantenere la frequenza di ripetizione entro una precisione dello 0,01%.
Sono disponibili impulsi doppi e burst di impulsi. Tutti gli impulsi possono essere attivati esternamente quando il PLL è spento. I burst possono anche essere attivati dal PLL interno se non è utilizzato come generatore di velocità di ripetizione. È disponibile anche una modalità di ampiezza esterna (recupero impulsi).
La resistenza della sorgente selezionabile di 50/1000 Ohm consente ampiezze di uscita fino a 10 o 20 Vpp rispettivamente in un carico di 50 Ohm.
Generatore di impulsi monocanale
50 MHz, 10 V da 50 Ohm a 50 Ohm
Triggerable / funzionamento PLL selezionabile
Modalità impulso/raffica selezionabili
Tempi di transizione variabili
Uscite BNC, single-ended
Scheda Tecnica -
Power Sensor
AGILENT-Hp/Keysight 8481A
HP AGILENT KEYSIGHT SENSORE DI POTENZA 8481A da 10 MHz a 18 GHz
Il sensore di potenza 8481A è progettato per l'uso con i misuratori di potenza 435A / B, 436A, 437A, 438A, 70100A, serie EPM, serie EPM-P, E1416A, N1911A, N1912A, N1913A e N1914A.
8481A offre straordinaria precisione, stabilità e SWR inferiore.
• Eccellente SWR per ridurre l'incertezza di mancata corrispondenza
• Calibrazione e tracciabilità accurate al National Institute of Standards and Technology (NIST) degli Stati Uniti
• Compatibile con misuratori di potenza serie EPM, EPM-P e P, oltre a E1416A VXI e interruttori di potenza fuori produzione 70100A e 43X
• Misurazioni della potenza media accurate oltre -30 a +20 dBm
• Gamma di frequenza da 10 MHz a 18 GHz
• Elemento sensibile alla potenza della termocoppia
• Campo di misura: da 1 µW a 100 mW (da -30 dBm a +20 dBm)
• impedenza 50 ohm
• Connettore N (m)
Scheda Tecnica -
Rf Electronic Calibration Module
AGILENT-Hp/Keysight 85093C
Il modulo di calibrazione elettronica RF (ECal) Keysight 85093C rende la calibrazione degli analizzatori di reti vettoriali veloce, facile e precisa. ECal è una tecnica di calibrazione di precisione a connessione singola per il tuo analizzatore di rete vettoriale. L’esecuzione di una calibrazione completa a due porte richiede meno della metà del tempo e del numero di connessioni utilizzando ECal rispetto ai kit di calibrazione meccanica. Inoltre, l’accuratezza della calibrazione è paragonabile tra metodi elettronici e meccanici. Le calibrazioni meccaniche tradizionali richiedono un’intensa interazione dell’operatore, che è soggetta a errori. Con ECal, l’operatore collega semplicemente il modulo ECal all’analizzatore di rete e il software controlla il resto.
I moduli ECal sono standard di trasferimento in grado di trasferire l’accuratezza della calibrazione di fabbrica all’analizzatore di rete. Il nuovo sistema di calibrazione elettronica RF 85093C è ora facilmente controllabile con uno dei due metodi a seconda dell’analizzatore di rete. La serie di analizzatori di rete Keysight PNA ed ENA controlla il modulo direttamente tramite un’interfaccia USB.
Scheda Tecnica -
Module
AGILENT-HP/Keysight 89605B
Modulo di ingresso e calibrazione RF
Agilent 89605B è un modulo di ingresso e calibrazione basato su RF per sistemi VSA (Vector Signal Analyser). Ha applicazioni come LMDS o progettazione LAN wireless a banda larga o applicazioni di monitoraggio del segnale come satellite o sorveglianza.
-
Power Supply
AGILENT-Hp/Keysight E3631A
La tripla uscita, 80 W, GPIB, E3631A offre dimensioni ridotte e compatte per l'uso da banco; bassa ondulazione e rumore in uscita; misurazioni integrate e funzionalità programmabili di base con interfaccia GPIB e RS232. Questa fornitura pulita e affidabile è progettata per applicazioni generiche; e combina comode funzionalità da banco con funzionalità di sistema flessibili in un pacchetto compatto e multi-uscita.
Uscita 1: da 0 a 6 V, da 0 a 5 A
Uscita 2: da 0 a +25 V, da 0 a 1 A
Uscita 3: da 0 a -25 V, da 0 a 1 A
Precisione di programmazione a 25°C ±5°C
Voltaggio: 0,05% + 20 mV, 0,05% + 20 mV, 0,1% + 5 mV
+ Corrente: 0,15% + 4 mA, 0,15% + 4 mA, 0,2% + 10 mA
Tensione in modalità normale: <350 µVrms/2 mV p-p, <350 µV rms/2 mV p-p, <350 µV rms/2 mV p-p Corrente in modalità normale: <500 µA rms, <500 µA rms, <2 mA rms Corrente di modo comune: <1,5 µA rms, <1,5 µA rms, <1,5 µA rms Precisione di rilettura a 25°C ±5° Scheda Tecnica -
Power Supply
AGILENT-Hp/Keysight E3646A
L'alimentatore programmabile a doppia uscita Agilent E3646A da 60 watt è dotato di connettività GPIB e RS-232 integrata e compatibilità con il linguaggio SCPI che semplifica la creazione di programmi di alimentazione flessibili. Per un uso generico, questo alimentatore programmabile offre le prestazioni di un alimentatore di sistema a un prezzo sorprendentemente conveniente.
E364X: alimentazione di base del sistema
Gli alimentatori Agilent E3640A – E3649A colmano il divario tra gli alimentatori manuali da banco e gli alimentatori di sistema ad alte prestazioni, offrendo prestazioni e funzionalità senza pari a un prezzo eccezionale. Sono progettati per test a velocità moderata in cui l'automazione è importante e il throughput non è critico. Questi alimentatori a doppia e singola uscita sono ideali per i produttori a contratto e gli OEM che hanno bisogno di eseguire test funzionali elettronici di base su una varietà di prodotti in modo rapido ed economico.Tutti i modelli supportano GPIB e RS-232 per una connettività rapida. SCPI (Standard Commands for Programmable Instruments) mantiene la programmazione veloce e semplice. Il tempo di stabilizzazione dell'uscita inferiore a 90 ms mantiene il throughput elevato senza la necessità di un programmatore inattivo. Fino a cinque stati di memorizzazione/richiamo aiutano a ridurre al minimo i tempi di programmazione accelerando il test. La capacità di rilevamento remoto garantisce la stabilità dell'uscita con cavi più lunghi.
Grandi prestazioni, prezzo eccezionale
Con una potenza di uscita da 30 a 100 W, la serie di alimentatori cc programmabili Agilent E364xA offre prestazioni eccezionali a un prezzo eccezionale. Tutti e dieci i modelli offrono potenza pulita, regolazione affidabile, risposta rapida ai transitori e interfacce GPIB e RS-232 integrate. Sono progettati per soddisfare le esigenze di verifica dei progetti di ricerca e sviluppo, test di produzione, verifiche QA e altre applicazioni impegnative con la qualità e l'affidabilità di Agilent Technologies.Uscita fissa
Con un carico dello 0,01 percento e una regolazione della linea, gli alimentatori Agilent E364xA mantengono costante l'uscita quando si verificano variazioni della linea di alimentazione e del carico. Specificano anche il rumore di tensione di modo normale basso e il rumore di corrente di modo comune basso. La specifica di basso rumore in modalità normale assicura un'alimentazione pulita per applicazioni di circuiti di precisione e la bassa corrente di modo comune fornisce isolamento dall'iniezione di corrente della linea di alimentazione. Gli alimentatori Agilent E364xA specificano meno di 90 msec di tempo di stabilizzazione della tensione in qualsiasi condizione di carico in uscita.Interfaccia remota
Gli alimentatori Agilent E364xA supportano qualsiasi PC con una scheda GPIB (IEEE-488) o un'interfaccia RS-232. Ogni modello viene fornito di serie con GPIB e RS-232. SCPI (Standard Commands for Programmable Instruments) di facile utilizzo mantiene la programmazione rapida e semplice. Il manuale dell'utente fornisce informazioni per i programmatori principianti, ma include dettagli sufficienti per aiutare anche i programmatori veterani.Ampio supporto
I driver software VXIplug&play sono disponibili per Agilent VEE e National Instruments LabView™ e LabWindows™, semplificando l'integrazione dell'E364xA nel sistema di test. I driver sono supportati in Microsoft® Windows 98 ® e NT. ®Funzionamento del pannello frontale
Una manopola rotante di facile utilizzo e tastiere autoguidanti consentono di impostare rapidamente e facilmente l'uscita alla risoluzione necessaria. I livelli di tensione e corrente possono essere impostati a una risoluzione massima di 10 mV/1 mA dal pannello frontale. È possibile memorizzare e richiamare dalla memoria non volatile interna fino a cinque configurazioni complete di alimentatori. Il pulsante di attivazione/disattivazione dell'uscita azzera l'uscita. I modelli a doppia uscita consentono la visualizzazione simultanea di due tensioni o correnti.
Scheda Tecnica -
Power Supply
AGILENT-Hp/Keysight N5748A
Valutazioni di uscita
Tensione: 80 V
Corrente: 9,5 A
Potenza: 760 WL’uscita singola, N5748A da 760 W, fornisce ingresso CA universale, GPIB, LAN, USB, conformità LXI e controllo analogico/resistenza della tensione e della corrente di uscita. Offre prestazioni affidabili e funzionalità avanzate in un pacchetto 1U compatto.
-
Precision DC Power Module
AGILENT-HP/Keysight N6732B
Il modulo di alimentazione CC di base Keysight N6732B da 50 W fornisce tensione e corrente programmabili, nonché funzioni di misurazione e protezione a un prezzo molto conveniente. Utilizza questo modulo per alimentare le risorse del tuo sistema DUT o ATE, come il controllo degli apparecchi.
Questo modulo viene utilizzato sia nel piccolo sistema di alimentazione modulare a basso profilo N6700 con uscita multipla da 1U (per sistemi ATE) che nell'analizzatore di potenza CC N6705 a uscita multipla (per test al banco). La conformità GPIB, LAN, USB e LXI è standard. Scegli tra più di 20 diversi moduli di alimentazione CC, con capacità da base a alta precisione e potenza da 20 a 500 W.
Scarica gratuitamente l'app BenchVue Basic per controllare i tuoi strumenti.
Valutazioni di uscitaVoltaggio: 8 V
Corrente: 6,25 A
Potenza: 50 WPrecisione di programmazione (a 23°C ±5°)
Voltaggio: 0,1% + 19 mV
Corrente: 0,15% + 20 mAOndulazione e rumore (da 20 Hz a 20 MHz)
Tensione efficace: 2 mV
Tensione picco-picco: 12 mV
Corrente efficace: 4 mA -
Precision DC Power Module
AGILENT-HP/Keysight N6733B
Il modulo di alimentazione CC di base Keysight N6733B da 50 W fornisce tensione e corrente programmabili, nonché funzioni di misurazione e protezione a un prezzo molto conveniente. Utilizzare questo modulo per alimentare le risorse del sistema DUT o ATE, come il controllo dell'apparecchio.
Questo modulo viene utilizzato sia nel piccolo sistema di alimentazione modulare a basso profilo N6700 con uscita multipla da 1U (per sistemi ATE) che nell'analizzatore di potenza CC N6705 a uscita multipla (per test al banco). La conformità GPIB, LAN, USB e LXI è standard. Scegli tra più di 20 diversi moduli di alimentazione CC, con capacità da base a alta precisione e potenza da 20 a 300 W.
Valutazioni di uscitaVoltaggio: 20 V
Corrente: 2,5 A
Potenza: 50 WPrecisione di programmazione (a 23°C ±5°C)
Voltaggio: 0,1% + 20 mV
Corrente: 0,15% + 20 mAOndulazione e rumore (da 20 Hz a 20 MHz)
Tensione efficace: 3 mV
Tensione picco-picco: 14 mV
Corrente efficace: 2 mA -
Audio Analyzer
AGILENT-Hp/Keysight U8903A
Gamma di frequenza da CC a 100kHz
Modalità generatore, analizzatore, grafico e scansione
Segnali di alta qualità e forme d'onda arbitrarie
Rapporto S-N, SINAD, IMD, DFD, rapporto THD+N, livello THD+N, diafonia e altro
Interfacce GPIB, LAN e USBChe si tratti di ascoltare mono, stereo o surround, l'orecchio umano sa cosa suona bene. Misurare quanto sia buono, tuttavia, può essere una sfida. L'analizzatore audio Keysight (Agilent/HP) U8903A consente di misurare e quantificare le prestazioni audio in applicazioni quali audio wireless, componenti e circuiti integrati analogici e audio consumer.
Nell'intero spettro audio e oltre, questa soluzione scalabile a unità singola offre funzioni di misurazione versatili, diversi segnali di test e potenti capacità di analisi. Qualunque sia la tua applicazione, l'U8903A può aiutarti a fare una differenza udibile nelle prestazioni del dispositivo.
-
Frequency Counter
HP – Agilent/ Keysight 53181A
Ottimizzato per applicazioni RF, il singolo canale a 10 cifre / e 53181A misura la frequenza, il periodo e la tensione di picco. Una funzione di cancellazione delle cifre consente di eliminare facilmente le cifre non necessarie quando si desidera leggere rapidamente le misurazioni. Per misurazioni a frequenza più elevata, scegliere un secondo canale opzionale che fornisce misurazioni fino a 1,5, 3, 5 o 12,4 GHz. Un menu superficiale autoguidato rende questo contatore eccezionalmente facile da usare
Contatore di frequenza RF, 10 cifre / s
Un canale di ingresso da 225 MHz, oltre al secondo canale opzionale fino a 12,4 GHz
Risoluzione di 10 cifre / secondo
Standard GPIBI contatori ad alte prestazioni 53131A / 132A / 181A di Keysight Technologies, Inc. offrono misurazioni di frequenza rapide e precise a un prezzo accessibile. Questi contatori sono dotati di un'interfaccia utente intuitiva e di accesso con un pulsante alle funzioni utilizzate di frequente in modo da poter effettuare misurazioni accurate in modo rapido e semplice. La tecnologia di elaborazione del segnale digitale in tempo reale viene utilizzata per analizzare i dati e contemporaneamente acquisire nuove letture, accelerando la velocità di misurazione. La tecnologia, sviluppata per la linea di analizzatori di domini di modulazione di fascia alta di Keysight, consente ai contatori di raccogliere più dati per ciascuna misurazione, in modo da ottenere misurazioni a risoluzione più elevata in una frazione del tempo impiegato da altri contatori. I contatori 53131A / 132A / 181A offrono statistiche integrate e funzioni matematiche in modo da poter ridimensionare le misurazioni e contemporaneamente misurare e tracciare la deviazione media, min / max e standard. Il test dei limiti automatizzato consente di impostare i limiti superiore e inferiore per qualsiasi misurazione. Una modalità di visualizzazione analogica consente di vedere a colpo d'occhio se una misurazione rientra nei limiti di superamento / interruzione. I contatori segnalano le condizioni fuori limite e possono generare un segnale di uscita per attivare i dispositivi esterni quando viene superato un limite. Per un rapido accesso ai test usati di frequente, una singola pressione di un tasto richiama fino a 20 diverse configurazioni memorizzate sul pannello frontale. Per le applicazioni di sistemi controllati da computer, ogni contatore include un'interfaccia GPIB standard con programmabilità completamente compatibile SCPI e una velocità di trasferimento dati fino a 200 misurazioni completamente formattate al secondo. L'interfaccia di sola comunicazione standard RS-232 fornisce supporto per la stampante o il trasferimento di dati a un computer tramite un programma di emulazione terminale.
Scheda Tecnica -
HP 10240B
Il condensatore di blocco HP 10240B è un accessorio di sondaggio che fornisce un accoppiamento CA mantenendo un sistema da 50 ohm. Questo condensatore è progettato per l'uso con il kit di divisori resistivi modello HP 10020A e il kit di sonde per divisori resistivi Keysight 54006A, ma può essere utilizzato con qualsiasi sonda che deve essere terminata a 50 Ω.
* Fornisce accoppiamento CA.
* Mantiene un sistema da 50 ohm
* Capacità: 0,18 µF
* Tensione massima: +/- 200 Vcc
* Sag: circa il 10% per µs (1% in 100 ns)
* Connettori: BNC
* Riflessione: meno del 12% se guidato da un gradino di recupero di 150 ps in un sistema da 50 ohm
* Capacità: 0,18 µF
* Tensione massima: +/- 200 Vcc
* Sag: circa il 10% per µs (1% in 100 ns)
* Connettori: BNC
* Riflessione: meno del 12% se guidato da un gradino di recupero di 150 ps in un sistema da 50 ohm
Scheda Tecnica -
Oscillator
HP 8350A Sweep Oscillator
L'oscillatore sweep HP 8350A è una sorgente di segnale a stato solido e spazzato. Questa unità può essere utilizzata con sistemi di analisi di rete come HP 8410B (analizzatore di rete), HP 8755 (set di test di risposta in frequenza) e altri.
Accetta i plug-in serie 86200 (con adattatore) e 83500 per la massima versatilità. La gamma di frequenza dipende dal plug-in utilizzato (venduto separatamente). Le funzionalità del mainframe includono anche la possibilità di salvare e richiamare fino a 9 diverse impostazioni del pannello frontale! Questo è un mainframe molto affidabile che fornirà anni di servizio di qualità.* Display LCD
* Programmabile a distanza tramite GPIB
* Diverse opzioni di configurazione con diversi plug-in RF
* Modulazione ad onda quadra 27,8 kHz o 1 kHz€0.00 View Product -
RF Plug
HP-Agilent/Keysight 83545A
HP 83545A è stato progettato per essere utilizzato nel mainframe 8350
Questa unità è un plug-in oscillatore Sweep Sweep che offre una copertura di frequenza da 5,9 a 12,4 GHz ad alte prestazioni con una potenza di uscita eccezionalmente elevata.
Inoltre, l'83545A fornisce compensazione dell'inclinazione e completa programmabilità HP-IB.
La potenza di uscita è internamente livellata ad almeno 17 dB, con variazioni di potenza inferiori a 0,6 dB. -
Signal Generator
HP-Agilent/Keysight 83650A
La spazzatrice sintetizzata Agilent 83650A è lo standard di eccellenza per le applicazioni che richiedono le elevate prestazioni e la precisione di una sorgente sintetizzata e la velocità e la versatilità di un oscillatore di scansione. La copertura di frequenza a banda larga sintetizzata e la precisa risoluzione di frequenza di 1 Hz (Opt 008) sono generate dalla sintesi indiretta, consentendo all'Agilent 83650A di ottenere prestazioni a basso rumore di fase a banda laterale singola. Offre prestazioni armoniche eccellenti con armoniche di almeno 50 dB al di sotto della portante da 2,0 a 26,5 GHz e di almeno 40 dB al di sotto della portante sopra 26,5 GHz.
Caratteristiche:
Modulazione di scansione per simulare i modelli di scansione dell'antenna
Offset preciso della frequenza fissa e di scansione per la misurazione a due toni
Correzione della planarità dell'utente per il livellamento in punti remoti nel sistema di prova
Sorgente di uso generale per l'uso nel test dei componenti, test del ricevitore e per la conversione di frequenza
Modalità di scansione: Step, List, Ramp
Potenza massima: +10 dBm 26,5 GHz
Potenza massima: +2,5 dBm >40 GHz
Intervallo Power Sweep: da -20 dBm alla massima potenza
Rumore di fase (50 GHz a 10 KHz): -68 dBc
Deviazione FM massima (bloccata): +/- 8 MHz
Scheda Tecnica -
Power Sensor
HP-Agilent/Keysight 8487D
Il sensore di potenza a diodo 8487D misura la potenza media nell'intervallo di frequenza da 50 MHz a 50 GHz e l'intervallo di potenza da -70 a -20 dBm (intervallo dinamico 50 dB).
L'attenuatore Keysight 11708A 30 dB viene fornito con sensori di potenza serie 8480 con il suffisso “D”, per la calibrazione con misuratore di potenza 0 dBm, riferimento 50 MHz.
SWR eccellente per ridurre l'incertezza di mancata corrispondenza
Calibrazione e tracciabilità accurate alla calibrazione del sensore a onde millimetriche del National Institute of Standards and Technology (NIST)
Compatibile con misuratori di potenza EPM (nuovo N1913A / 14A, E4418B / 19B), EPM-P (E4416A / 17A) e serie P (N1911A / 12A), oltre al misuratore di potenza E1416A VXI e fuori produzione 70100A e 43X
Misurazioni di potenza media accurate oltre -70 a -20 dBm
Gamma di frequenza da 50 MHz a 50 GHz
Elemento di rilevamento della potenza del diodo
Scheda Tecnica
